Муфта концевая внутренней установки rek-6КХЛ-КГ-3х25-тм

Муфта концевая rek-6КХЛ-КГ внутренней установки для трёхжильных кабелей с резиновой изоляцией на напряжение 6 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфта концевая с безогневой технологией монтажа rek-6КХЛ-КГ применяется для гибких кабелей с резиновой изоляцией, на напряжение 6 кВ. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил кабеля производится специальной лентой 2220 с высокой диэлектрической проницаемостью. На каждую основную жилу устанавливаются по две трубки холодной усадки (ТХУ) длиной 350 мм каждая. Корешок кабеля заполняется полиуретановым компаундом 40G методом заливки в предварительно усаженную перчатку холодной усадки (ПХУ).

Муфта rek-6КХЛ-КГ соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

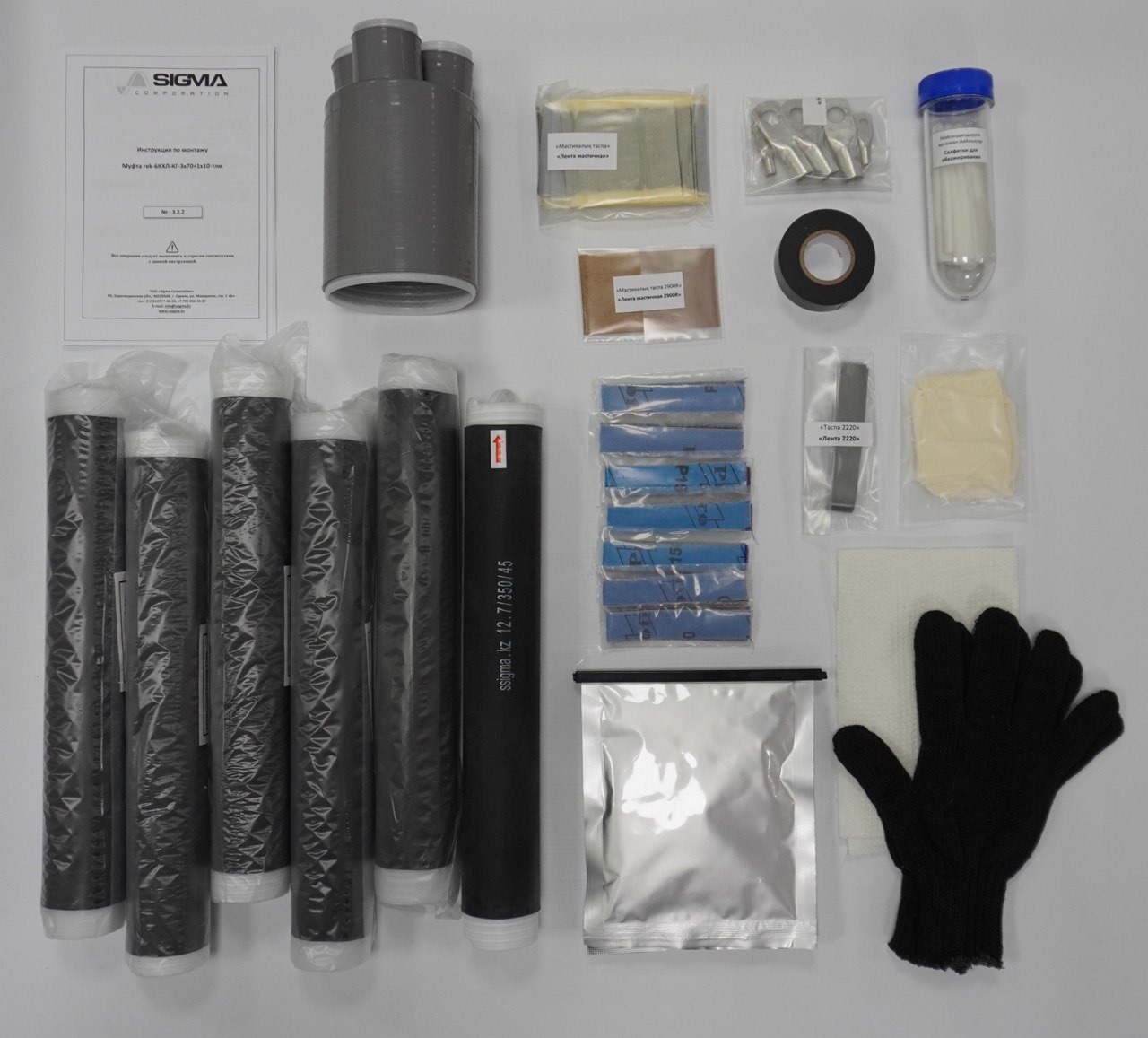

В комплект муфты входят:

1. Лужёные медные наконечники под опрессовку (в комплектах, наименование которых заканчивается на «тм»;
2. Изоляционные жильные трубки холодной усадки (ТХУ);
3. Холодноусаживаемая перчатка;
4. Полиуретановый компаунд 40G;
5. Специальные ленты и мастики;
6. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• высокая гибкость жил в концевой разделке смонтированной муфты;
• высокая механическая прочность в корешке кабеля;
• компактный размер корешка кабеля позволяющий протаскивать концевую муфту в «ЯКНО»;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: КГЭ, КГЭТ и другие.
