Муфта соединительная eks-6СЛХ-3х25-КГ-гм

Муфта соединительная eks-6СЛХ-КГ для трёхжильных кабелей с резиновой изоляцией на напряжение 6 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

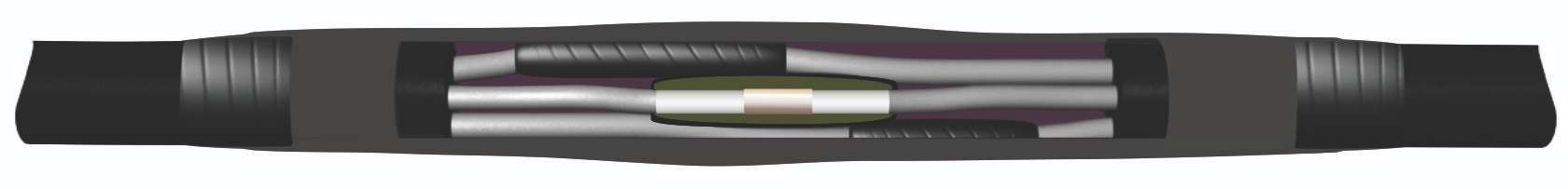

Муфта соединительная с безогневой технологией монтажа eks-6СЛХ-КГ применяется для гибких кабелей с резиновой изоляцией, на напряжение 6 кВ. Соединение жил производится гильзами под опрессовку или пайкой. На каждой жиле сростка на участок соединения надвигается жильная мини-муфта, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы мини-муфты в заводских условиях, что обеспечивает необходимую герметизацию после усадки. Полупроводящий слой жил кабеля восстанавливается с помощью ленты 13. Применение стекловолоконной ленты 45 улучшает продольную нагрузку на разрыв муфты. Перед установкой защитной трубки холодной усадки (ТХУ), выполняющей функцию оболочки, сросток обматывается резиновой лентой 2228, при этом выравнивает его по диаметру. Наружная защитная ТХУ устанавливается на сросток с заходом на оболочки соединяемых кабелей. Стыки ТХУ с оболочкой кабеля выравниваются по диаметру герметизирующей лентой VM и износостойкой ПВХ лентой.
Муфта eks-6СЛХ-КГ соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Лужёные медные гильзы под опрессовку (в комплектах, наименование которых заканчивается на «гм»);
2. Жильные мини-муфты;
3. Защитная трубка холодной усадки (ТХУ);
4. Специальные ленты и мастики;
5. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• высокая степень надёжности в части диэлектрической прочности муфты;
• гибкость не уступает цельному отрезку кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: КГЭ, КГЭ-ХЛ, КГЭТ, КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ, КГЭТН и другие.

Таблица для формирования заказа
