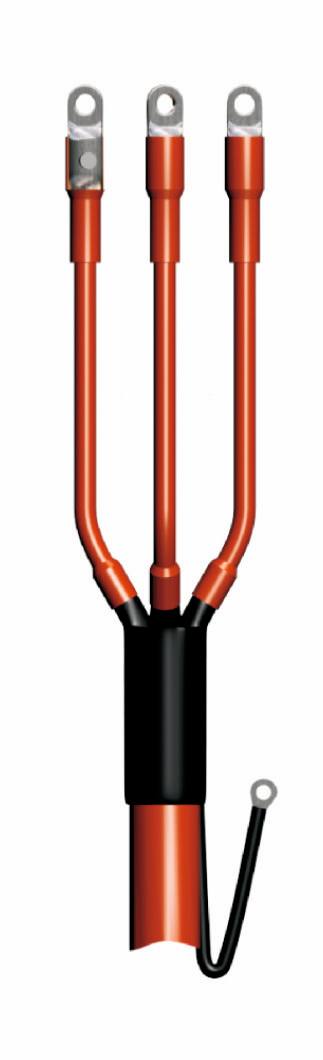

Муфта концевая внутренней установки rek-10HH-3х16/50-A-M12

Муфты концевые серии rek-10HH2-(К-)3-М для трёхжильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из проволок алюминиевого сплава ТАС) или этиленпропиленовой резины на напряжение 10 кВ

ТЕРМОУСАЖИВАЕМАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты термоусаживаемые концевые rek-10HH2-(К-)3-М и rek-10HH2-ТАС-(К-)3-М применяются для экранированных (включая и с экраном из проволок алюминиевого сплава (ТАС)), rek-10HH2-(К-)3-ЭЛ-М применяется для экранированных лентами трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенные от полупроводящего слоя участки жил кабеля усаживаются внутренние изоляционные термоусаживаемые трубки черного цвета, а в конце монтажа муфты усаживаются внешние трекингостойкие термоусаживаемые трубки. Вывод заземления в муфтах rek-10HH2-3-M производится экранными проволоками самого кабеля. В муфтах rek-10HH2-TAC-3-M комплект заземления экранов включает в себя болтовой соединитель и шины заземления с наконечником. Комплект заземления в муфтах rek-10HH2-3-ЭЛ-М включает в себя шину заземления, фиксируемую на ленточном экране кабеля с помощью пружинного кольца. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью. Участки от среза полупроводящего слоя токопроводящих жил до корешка кабеля (с заходом на медный экран) оборачиваются медной сеткой. Герметизация корешка кабеля в версии rek-10HH2-3-М осуществляется с помощью термоусаживаемой перчатки, а в версии rek-10HH2-К-3-М холодноусаживаемой перчаткой с заполнением перчатки полиуретановым компаундом, применение которого обеспечивает повышенную прочность в корешке кабеля. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы.

Муфты rek-10HH2-(К-)3-М соответствуют требованиям ГОСТ 13781.0-86,

ГОСТ 34839-2022.

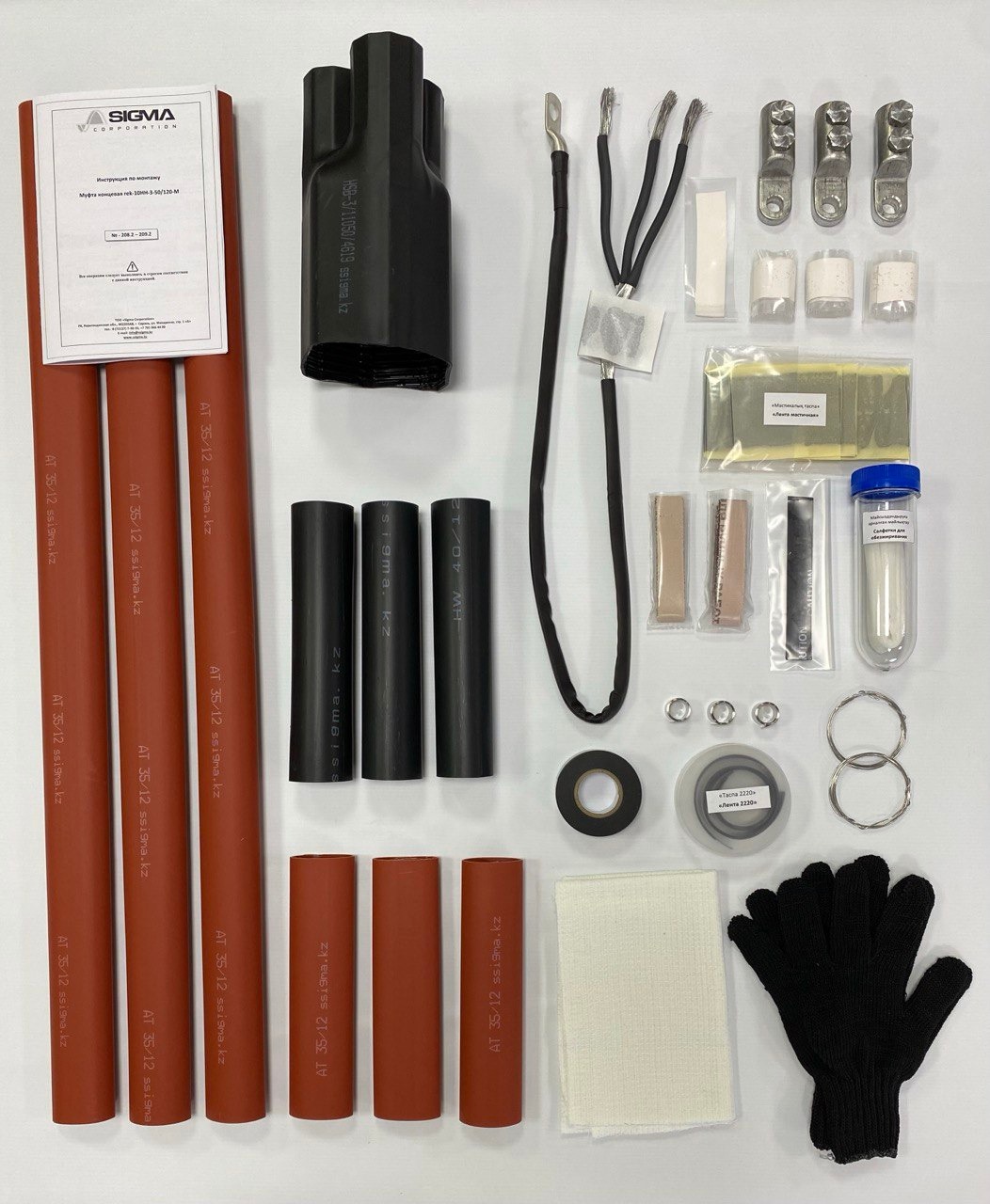

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты и мастики;
3. Изоляционные и защитные трекингостойкие термоусаживаемые трубки;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Комплект для заземления, в который входят соединитель и заземляющий провод в муфтах rek-10HH2-TAC-1-M, заземляющий провод и пружинные кольца в муфтах rek-10HH2-1-ЭЛ-М;
6. Термоусаживаемая перчатка (в версии муфт rek-10HH2-3-M и rek-10HH-3-M);
7. Перчатка холодной усадки (в версии муфт rek-10HH2-К-3-M и rek-10HH-К-3-M);
8. Полиуретановый компануд (в версии муфт rek-10HH2-К-3-M и rek-10HH-К-3-M);
9. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа

Примечания:

• При формировании заказа на муфты для кабелей с ленточным экраном в наименовании комплекта добавляется аббревиатура «ЭЛ». Пример наименования: «rek-10HH2-3х150/240-ЭЛ-M12»;
• При необходимости заказа концевых муфт с длиной разделки 1200мм добавляйте в наименовании муфты аббревиатуру «Н4» перед обозначением наконечника. Пример наименования при формировании заказа: rek-10НН2-3х150/240-Н4-М12;
• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12») указывайте нужный размер в наименовании муфты последними двумя цифрами;
• При необходимости заказа концевой муфты (усиленной в корешке кабеля) версии с перчаткой холодной усадки добавляйте в наименование букву «К».  Пример наименования концевой муфты с перчаткой холодной усадки: rek-10HH2-К-3х35/120-M12;
• При формировании заказа на муфты с проволочной броней в наименовании для муфт с броней буква «А» заменяется на букву «W». Пример наименования: «rek-10HH2-3х150/240-W-M12».
