Муфта концевая штекерная внутренней установки rek-245ESTI-1x300-тм

Муфта концевая штекерная внутренней установки rek-245ESTI для силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 220 кВ

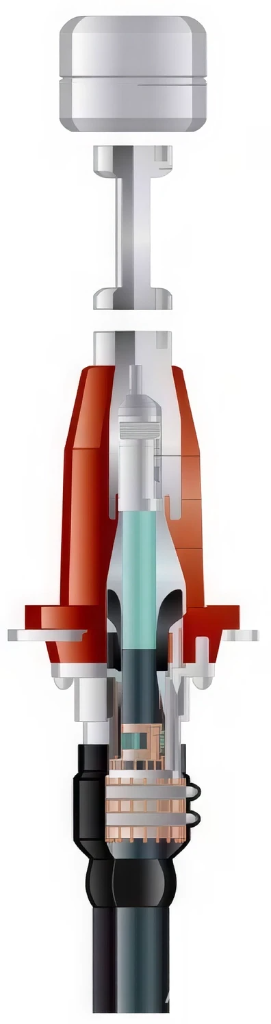

Муфта концевая штекерная внутренней установки rek-245ЕSTI применяется для кабелей с изоляцией из сшитого полиэтилена на напряжение 220 кВ для подключения кабельной линии к распределительным ячейкам элегазовых распределительных устройств или к трансформаторам. Оконцевание муфты производится наконечниками под опрессовку. В месте оконцевания токоведущей жилы кабеля выравнивание поверхностной напряженности производится путем нанесения полупроводящей ленты на место прессования наконечника с переходом на полупроводящий слой непосредственно токоведущей жилы, с последующим нанесением поверх полупроводящей ленты специальной высоковольтной самовулканизирующейся изоляционной ленты. На место среза полупроводящего слоя кабеля устанавливается стресс-конус, выполненный из EPDM резины, служащий для выравнивания напряженности электрического поля и усиления диэлектрической прочности на данном участке. Поверх стресс-конуса устанавливается изолятор штекерный композитный для подключения непосредственно к распределительной ячейке элегазового распределительного устройства. В нижней части изолятора имеется фланцевое соединение, используемое для фиксации муфты на кабеле. Вывод заземления концевой муфты производится медной луженой шиной заземления, фиксируя её на экране кабеля с помощью пружин постоянного давления. Герметизация узла заземления производится мастичными лентами и термоусаживаемой трубкой.

Муфта rek-245ЕSTI соответствует требованиям ГОСТ Р МЭК 62067 – 2011, IEC 62067.

В комплект муфты входят:

1. Стресс-конус из EPDM резины;
2. Композитный штекерный изолятор;
3. Медная луженая шины и пружины постоянного давления для вывода заземления;
4. Специальные ленты и мастики;
5. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвПг, АПвПг, ПвП2г, АПвП2г, ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) и другие.

Таблица для формирования заказа
