Муфта концевая внутренней установки rek-10КХЛ-3х150/240-СЛ-H4-М12 (длина разделки 1200 мм)

Муфта концевая rek-10КХЛ-СЛ-М внутренней установки для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

ВЫСОКОЭФФЕКТИВНА В КАЧЕСТВЕ СТОПОРНОЙ МУФТЫ ПРИ ПЕРЕПАДАХ КАБЕЛЯ ПО ВЫСОТЕ

Муфта концевая с безогневой технологией монтажа rek-10КХЛ-СЛ-М внутренней установки применяется для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ. На жилы кабеля с пропитанной бумажной изоляцией наматывается лента 23 и устанавливаются трубки холодной усадки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается также применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью.

Непаяная система заземления включает в себя шину заземления с блокиратором и пружинные кольца. Герметизация корешка кабеля осуществляется методом заливки полиуретанового компаунда 40G в полиэтиленовый корпус с предустановленной трубкой холодной усадки. Полимеризованный компаунд 40G обеспечивает высокую механическую прочность корешка кабеля и обеспечивает блокировку маслоканифольного состава. В комплект муфты входят гальванически лужёные болтовые наконечники торговой марки GPH, выполненные из высокопрочного алюминиевого сплава с латунными болтами.

Муфта rek-10КХЛ-СЛ-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

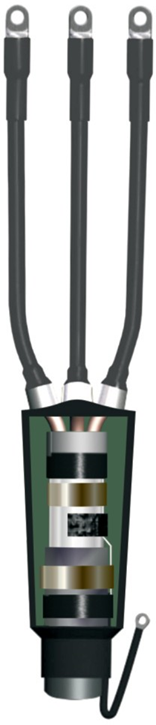

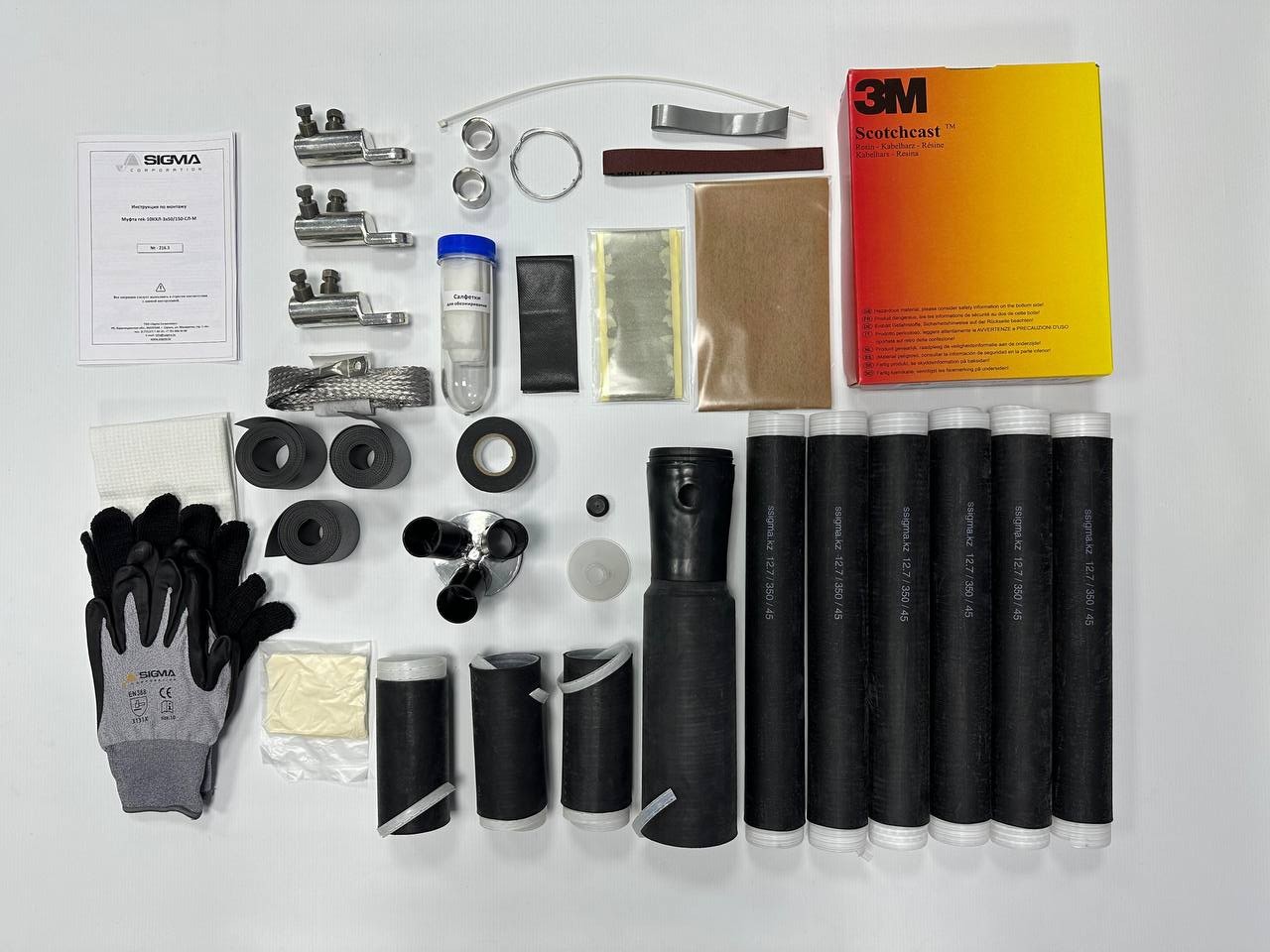

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Трубки холодной усадки;
4. Полиуретановый компаунд 40G;
5. Комплект для заземления оболочки с использованием непаяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца;
6. Полиэтиленовый корпус с предустановленной трубкой холодной усадки;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• высокая механическая прочность в корешке кабеля;
• полная остановка течи масла;
• не требуется обработка межжильного пространства в корешке кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа

Примечание:

• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
• При необходимости заказа концевых муфт с длиной разделки 1200 мм добавляйте в наименовании муфты аббревиатуру «Н4» перед обозначением наконечника. Пример наименования: «rek-10КХЛ-3х150/240-СЛ-Н4-М12».
