Количество жил
4
Номинальное сечение жил, мм²
16/50
Рабочее напряжение
1 кВ
Технология монтажа
Термоусаживаемая технология
Вес, кг (брутто/нетто)
0,95/0,8
Сшитый полиэтилен (СПЭ) ПВХ, полиэтиленовая
Наконечник GPH ТУТ Перчатка ТУТ Шина заземления с блокиратором и др.

Мы подобрали для Вас:

Цена по запросу
Есть в наличии
Доставка по России
Гарантия 12 месяцев
Безогневая технология монтажа муфты
  • Описание
  • Документы

Муфты концевые rek-01HH-M и rek-01HH-А-M для трёх, четырёх и пятижильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 1 кВ

ТЕРМОУСАЖИВАЕМАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

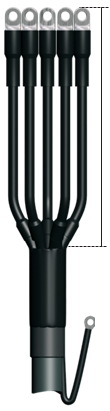

Муфты концевые термоусаживаемые rek-01HH-М и rek-01HH-А-М для трёх, четырёх и пятижильных кабелей с изоляцией из сшитого полиэтилена, на напряжение до 1 кВ. Шина заземления оснащена блокиратором и прижимается к экрану и бронепокрову кабеля пружинными кольцами. Герметизация корешка кабеля осуществляется с помощью термоусаживаемой перчатки. На жилы кабеля усаживаются термоусаживаемые трубки.

Муфты rek-01HH-М и rek-01HH-А-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

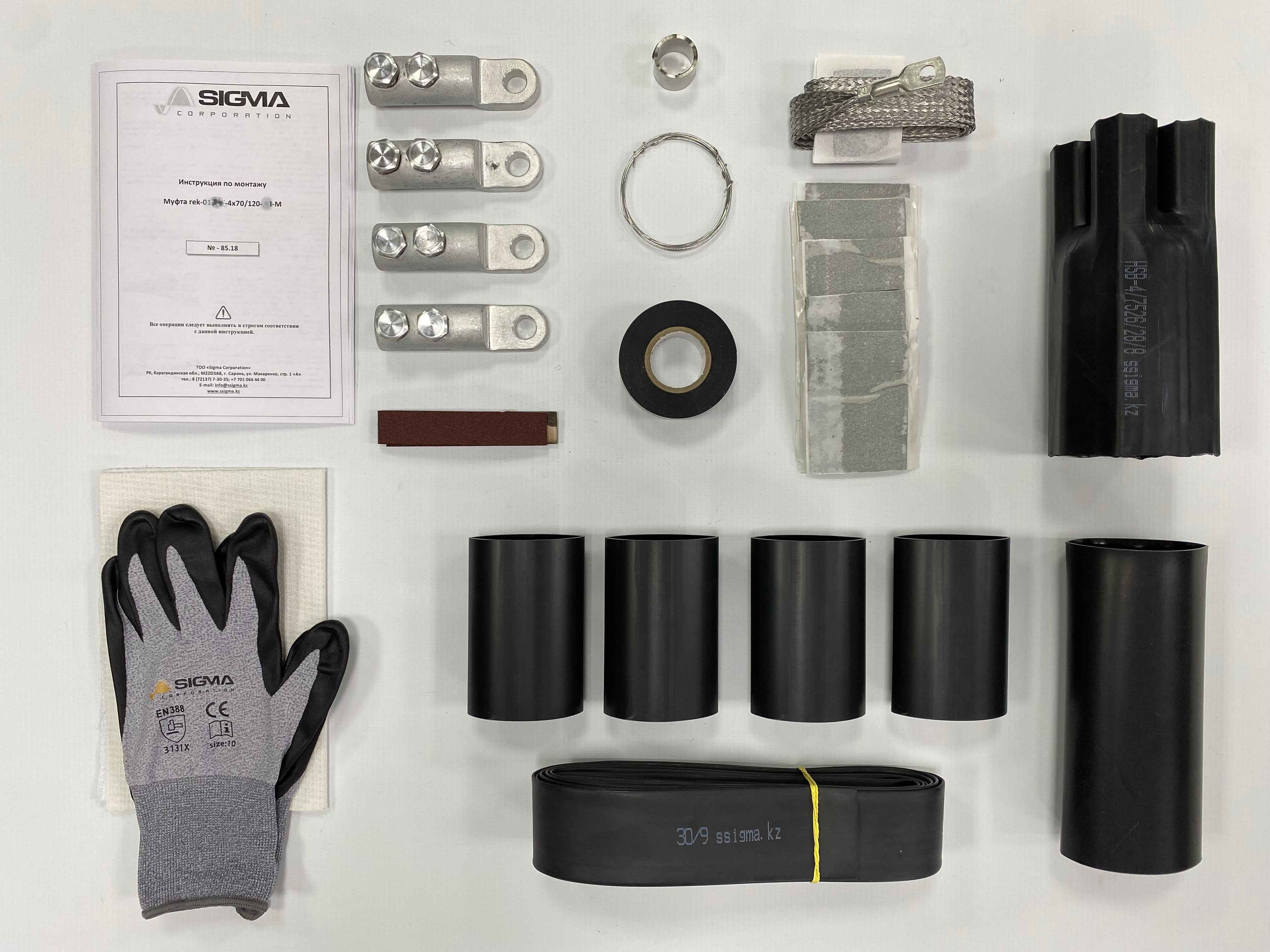

В комплект муфты входят:

  1. Универсальные наконечники со срывающейся головкой болта производства GPH;
  2. Герметизирующая мастика;
  3. Термоусаживаемые трубки и перчатка;
  4. Комплект для заземления оболочки с использованием непаяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца;
  5. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

  • подача напряжения сразу после монтажа.

Тип кабеля: АПвВГ, ПвВГ, АПвБбШв, ПвБбШв, АПвВнг(А)LS, ПвВнг(А)-LS, АПвБбШнг(А)-LS, ПвБбШнг(А)-LS, АПвБбШп, ПвБбШп, АПвБб Шпг и другие.

Таблица для формирования заказа

Сечение жил (мм²)

Количество жил

в кабеле

Обозначение для заказа муфт

Длина разделки, (мм) (L)

на небронированные кабели

на кабели

с бронёй из стальных лент

16-50

3

rek-01HH-3х16/50-M12

rek-01HH-3х16/50-A-M12

800

35-120

3

rek-01HH-3х35/120-M12

rek-01HH-3х35/120-A-M12

800

150-240

3

rek-01HH-3х150/240-M12

rek-01HH-3х150/240-A-M12

800

16-50

4

rek-01HH-4х16/50-M12

rek-01HH-4х16/50-A-M12

800

35-120

4

rek-01HH-4х35/120-M12

rek-01HH-4х35/120-A-M12

800

150-240

4

rek-01HH-4х150/240-M12

rek-01HH-4х150/240-A-M12

800

16-50

5

rek-01HH-5х16/50-M12

rek-01HH-5х16/50-A-M12

800

35-120

5

rek-01HH-5х35/120-M12

rek-01HH-5х35/120-A-M12

800

150-240

5

rek-01HH-5х150/240-M12

rek-01HH-5х150/240-A-M12

800

Примечание:

  • Комплекты муфт для кабеля с проволочной бронёй заказываются отдельно.
