Муфта концевая внутренней установки rek-10HH-1/1х800-нг-LS-M16

Муфты концевые серии rek-10HH2-1-М для одножильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из проволок алюминиевого сплава ТАС) или этиленпропиленовой резины на напряжение 10 кВ

ТЕРМОУСАЖИВАЕМАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

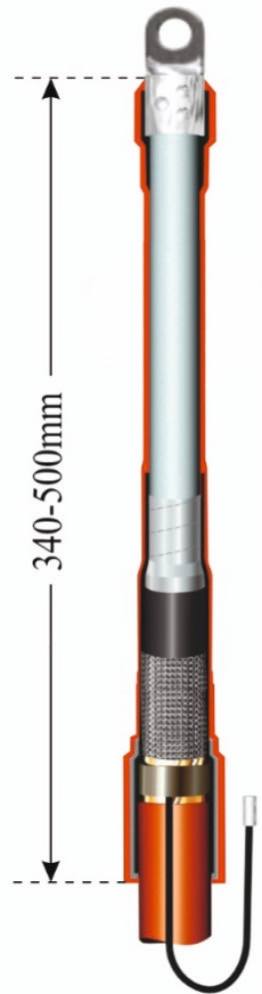

Муфты концевые термоусаживаемые rek-10HH2-1-М и rek-10HH2-TAC-1-М применяются для экранированных проволоками (включая и с экраном из проволок алюминиевого сплава (ТАС)), eks-10HH2-1-ЭЛ-М применяется для экранированных лентами одножильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенный от полупроводящего слоя участок жилы кабеля усаживается внутренняя изоляционная термоусаживаемая трубка чёрного цвета, а в конце монтажа муфты усаживается внешняя трекингостойкая термоусаживаемая трубка. Выравнивание напряжённости электрического поля на срезе полупроводящего слоя жилы обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью. Участок от среза полупроводящего слоя до корешка кабеля (с заходом на медный экран) обматывается медной сеткой. Вывод заземления в муфтах rek-10HH2-1-M производится экранными проволоками самого кабеля. В муфтах rek-10HH2-TAC-1-M комплект заземления экранов включает в себя болтовой соединитель и шины заземления с наконечником. Комплект заземления в муфтах rek-10HH2-1-ЭЛ-М включает в себя шину заземления, фиксируемую на ленточном экране кабеля с помощью пружинного кольца.

В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы.

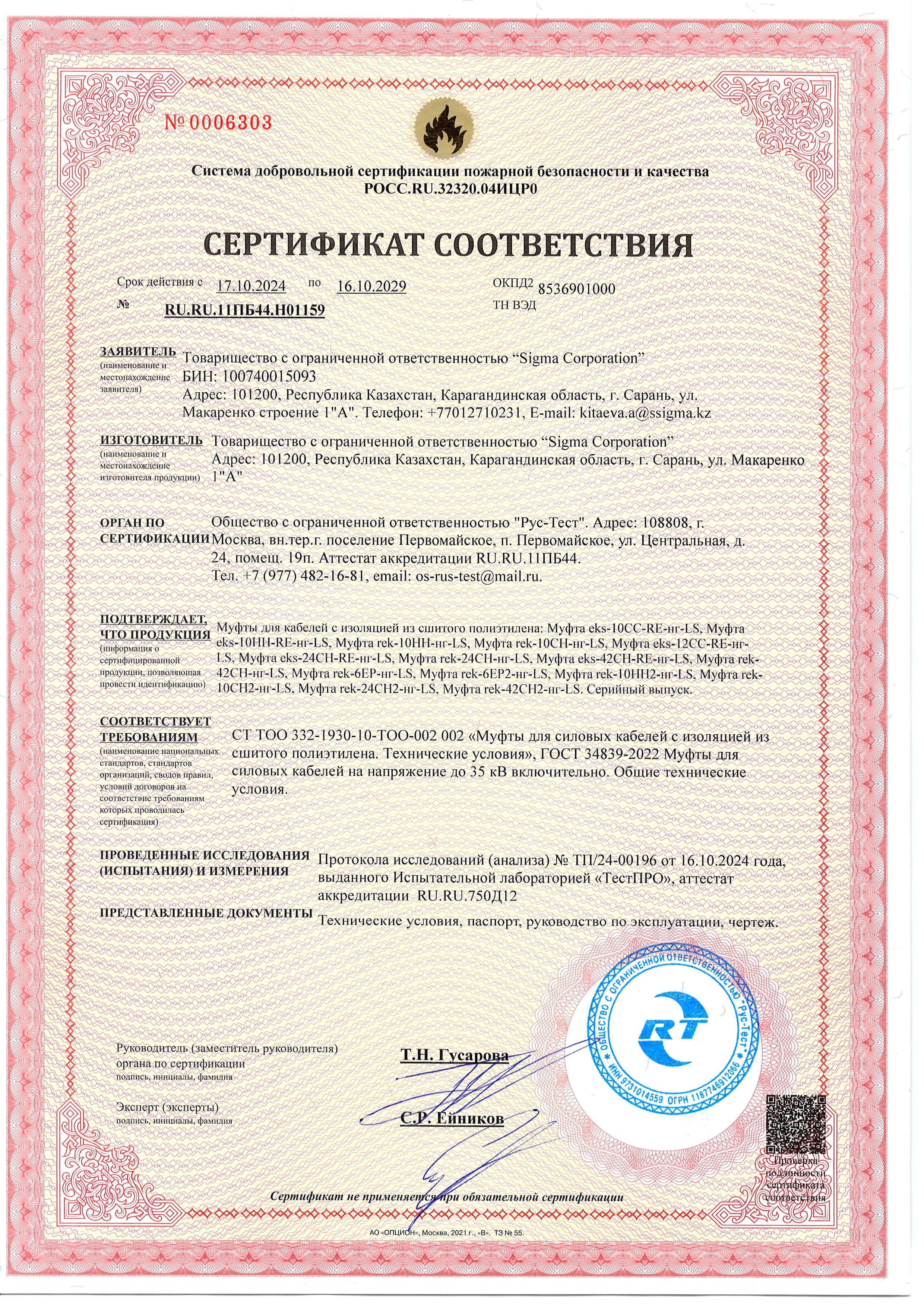

Муфты серии rek-10HH2-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

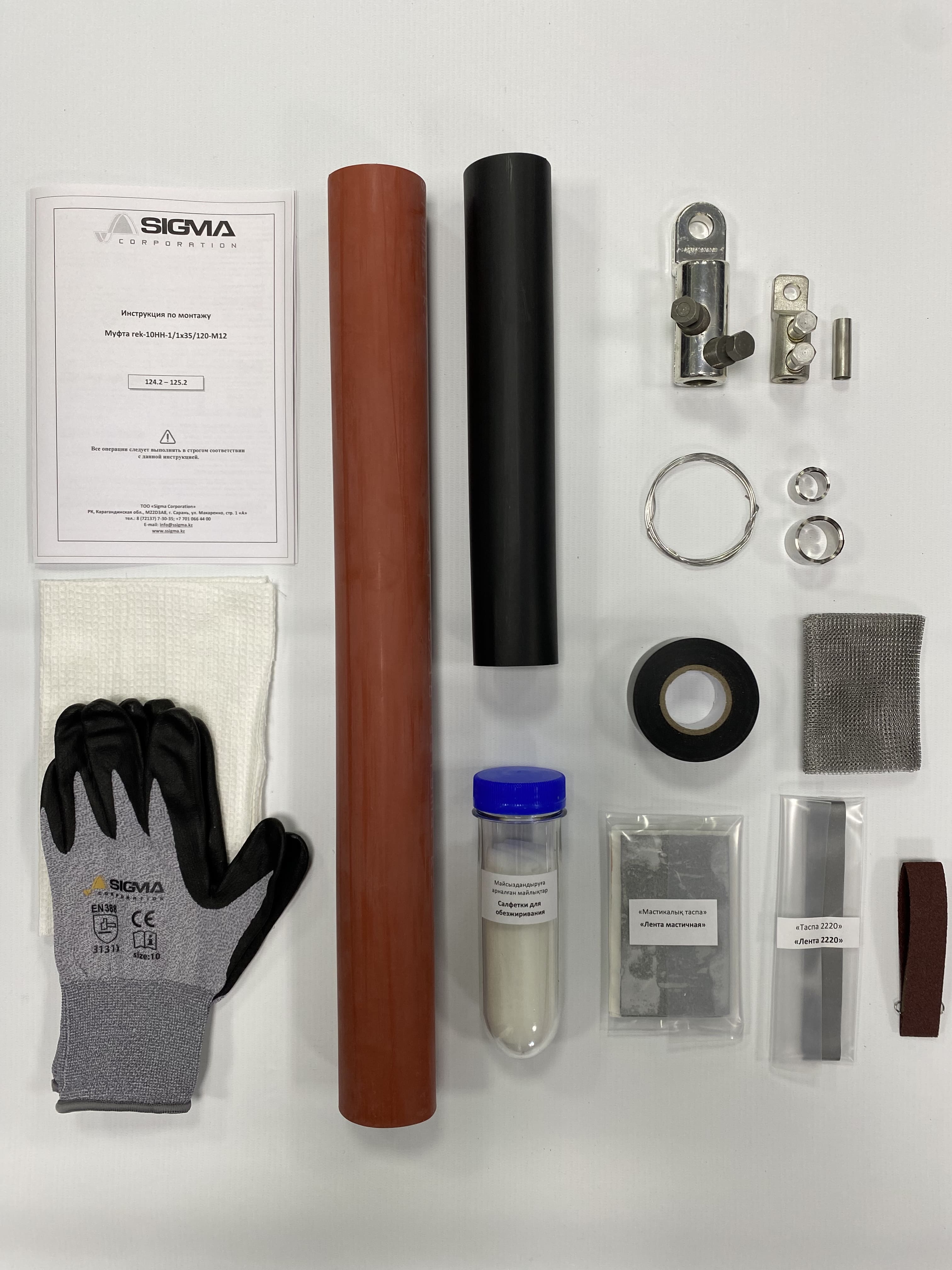

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Изоляционная и защитная трекингостойкая термоусаживаемая трубка;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Комплект для заземления, в который входят соединитель и заземляющий провод в муфтах rek-10HH2-TAC-1-M, заземляющий провод и пружинные кольца в муфтах rek-10HH2-1-ЭЛ-М;
6. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС,

АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа

Примечания:

• При формировании заказа на муфты для кабелей с ленточным экраном в наименовании комплекта добавляется аббревиатура «ЭЛ». Пример наименования: «rek-10HH2-3/1х150/240-ЭЛ-M12»;
• При формировании заказа на комплект концевой муфты только на одну фазу, цифра «3» в наименовании   комплекта меняется на цифру «1». Пример наименования при формировании заказа на одну фазу: rek-10HH-1/1x35/120-M12;
• В комплект муфты для одножильного кабеля входят материалы для одной фазы;
• При формировании заказа на муфты с проволочной броней в наименовании для муфт с броней буква «А» заменяется на букву «W». Пример наименования: «rek-10HH2-3/1х150/240-W-M12».
