Муфта концевая наружной установки rek-145ESTO-1x240-тм

Муфта концевая наружной установки rek-145ESTO для силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 110 кВ

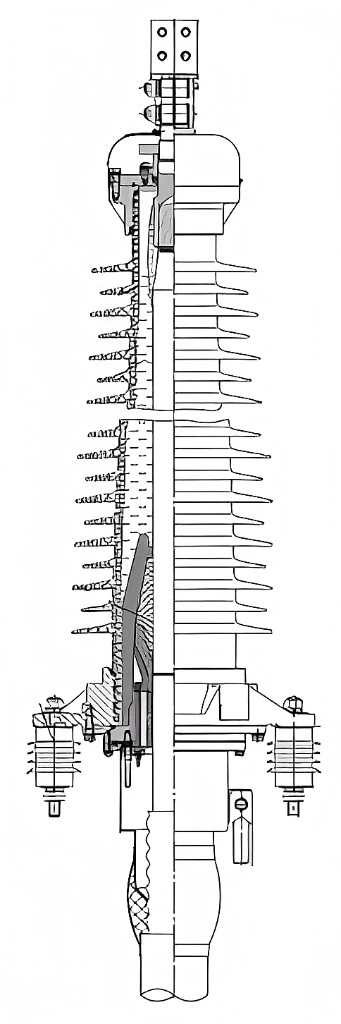

Муфта концевая наружной установки rek-145ЕSTO применяется для кабелей с изоляцией из сшитого полиэтилена на напряжение 110 кВ. Оконцевание муфты производится наконечниками под опрессовку. В месте оконцевания токоведущей жилы кабеля выравнивание поверхностной напряженности производится путем нанесения полупроводящей ленты на место прессования наконечника с переходом на полупроводящий слой непосредственно токоведущей жилы, с последующим нанесением поверх полупроводящей ленты специальной высоковольтной самовулканизирующейся изоляционной ленты. На место среза полупроводящего стоя кабеля устанавливается стресс-конус, выполненный из EPDM резины, служащий для выравнивания напряженности электрического поля и усиления диэлектрической прочности на данном участке. Поверх стресс-конуса устанавливается изолятор из стеклопластика с силиконовыми «юбками», крышкой стресс-конуса. В нижней части изолятора имеется фланцевое соединение, используемое для фиксации муфты на кабеле. Для создания диэлектрической прочности муфты изолятор заполняется специальным силиконовым маслом. На верхнюю часть изолятора устанавливается кольцо защиты от коронного разряда. Вывод заземления концевой муфты производится медной луженой шиной заземления, фиксируя её на экране кабеля с помощью пружин постоянного давления. Герметизация узла заземления производится мастичными лентами и термоусаживаемой трубкой.

Муфта rek-145ЕSTO соответствует требованиям ГОСТ Р МЭК 60840 – 2011, IEC 60840.

В комплект муфты входят:

1. Стресс-конус из EPDM резины;
2. Изолятор из стеклопластика с силиконовыми «юбками» и крышкой стресс-конуса;
3. Кольцо защиты от коронного разряда;
4. Медная луженая шины и пружины постоянного давления для вывода заземления;
5. Силиконовое масло;
6. Специальные ленты и мастики;
7. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвПг, АПвПг, ПвП2г, АПвП2г, ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) и другие.

Таблица для формирования заказа
