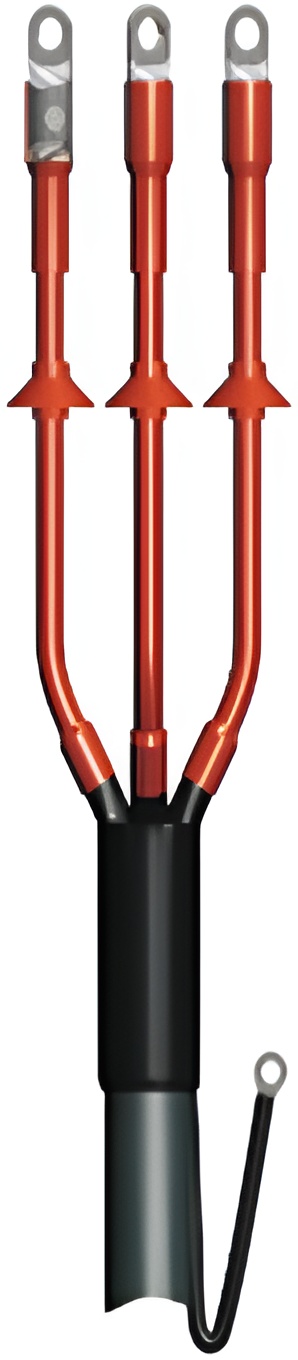

Муфта концевая наружной установки rek-6КнТ-3х16/25-ВЛ-нб

Муфты концевые rek-6КнТ наружной установки и rek-6КвТ внутренней установки для трёхжильных кабелей с ПВХ изоляцией на напряжение 6 и 10 кВ

Муфты концевые rek-6КнТ и rek-6КвТ применяются для кабелей с ПВХ изоляцией, на напряжение 6 и 10 кВ. На жилы кабелей усаживаются защитные термоусаживаемые трубки и изоляторы в муфтах наружной установки. Усиление диэлектрической прочности на срезе экрана кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью.  Межжильное пространство в корешке кабеля заполняется специальной мастичной лентой со свойствами выравнивания напряженности электрического поля. Непаяная система заземления включает в себя шину заземления с блокиратором и пружинные кольца. Герметизация корешка кабеля осуществляется применением термоусаживаемой перчатки. В комплект муфты входят универсальные наконечники GPH со срывающейся головкой болта.

Муфты rek-6КнТ и rek-6КвТ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

Технологические особенности:

• высокая диэлектрическая прочность на срезе оболочки кабеля и в месте соединения жил;
• подача напряжения сразу после монтажа.

Тип кабеля: АВБбШв, ВБбШв, АВАШв, ВАШв и другие.

Таблица для формирования заказа на основную версию муфт серии rek-6КнТ-М12

Таблица для формирования заказа на бюджетную версию муфт серии rek-6КнТ-нб (заменены болтовые наконечники)
