Муфта концевая наружной установки rek-10EP2-3х50/120-M12

Муфта концевая rek-10EP2-3-М наружной установки для трёхжильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из сплава ТАС) или этиленпропиленовой резины на напряжение 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

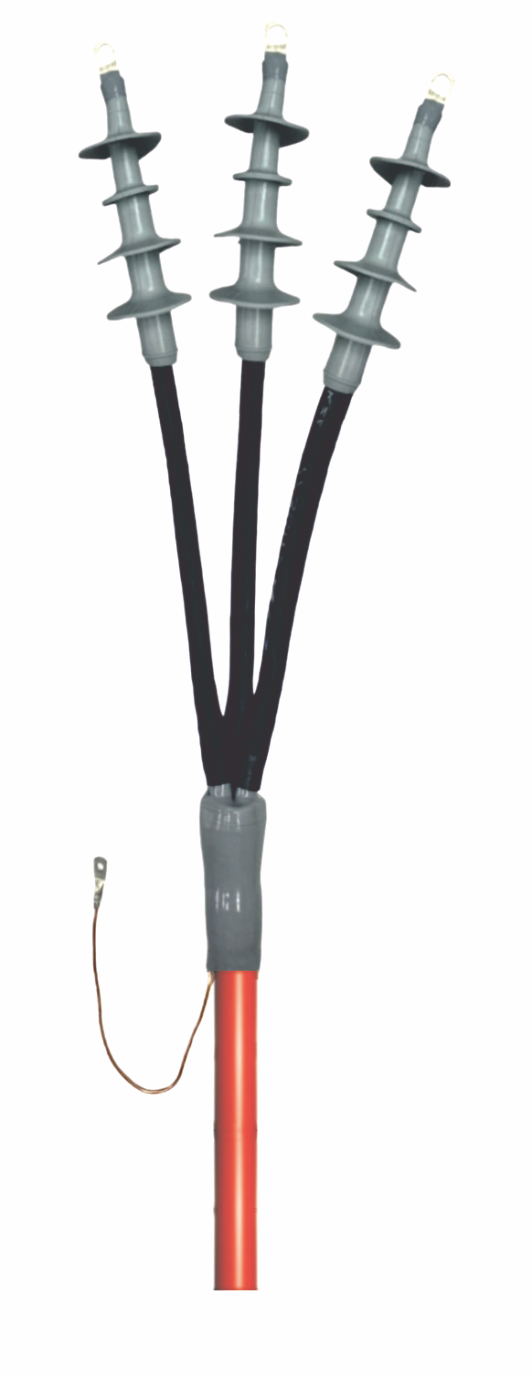

Муфта концевая rek-10EP2-3-М предназначена для трёхжильных экранированных кабелей с изоляцией из сшитого полиэтилена, с пластмассовой оболочкой, с бронёй и без брони, на напряжение 10 кВ. Муфта серии rek-10EP2-3-М представляет собой концевую муфту холодной усадки, в набор которой входят в том числе трубки холодной усадки из силиконовой резины нового поколения. Тело муфты в виде холодноусаживаемых частей с интегрированными в них элементами поставляются в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель. Муфты подходят для любых типов наконечников, базовая версия комплектации включает в себя болтовые наконечники производства GPH (Nexans).

Муфта rek-10EP2-3-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

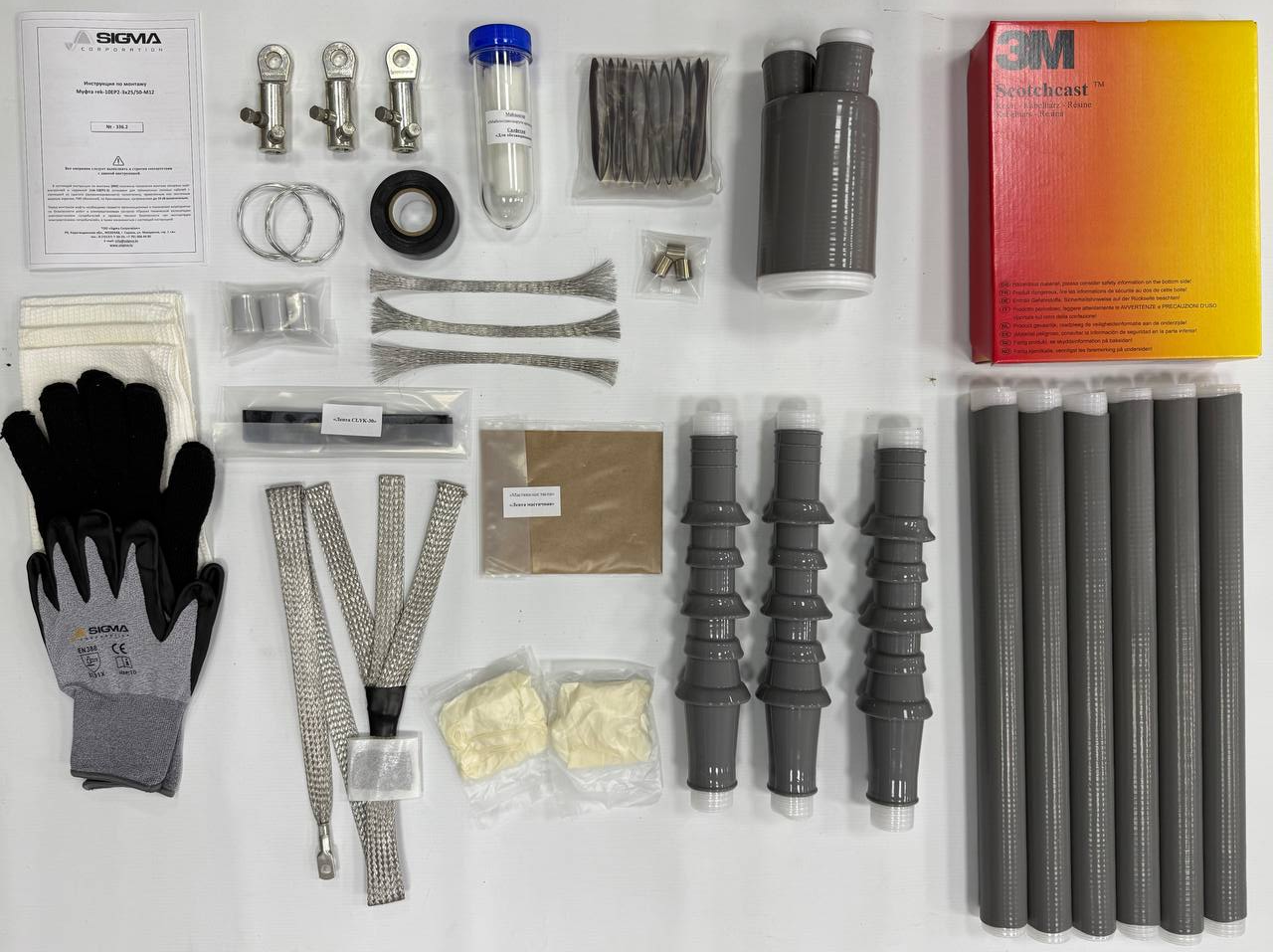

В комплект муфты входят:

1. Трубки холодной усадки, включая серию QTII;
2. Перчатка холодной усадки (ПХУ);
3. Специальные ленты;
4. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
5. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• Простота монтажа путём удаления спиралевидного каркаса;
• Компактная конструкция;
• Широкий диапазон применения по сечениям;
• Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечкам тока  и погодным воздействиям;
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента;
• Подача напряжения сразу после монтажа.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС,А9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа концевых муфт наружной установки

Примечания:

• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12») указывайте нужный размер в наименовании муфты последними двумя цифрами.
