Муфта концевая наружной установки rek-10EP2-3/1х150/240-M12

Муфта концевая rek-10EP2-1-М наружной установки и rek-10EP-1-М внутренней установки для одножильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из сплава ТАС) или этиленпропиленовой резины на напряжение 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфта концевая rek-10EP2-1-М предназначена для одножильных экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) кабелей с изоляцией из сшитого полиэтилена, с пластмассовой оболочкой, с бронёй и без брони, на напряжение 10 кВ.

Муфта серии rek-10EP2-1-М представляет собой концевую муфту холодной усадки из силиконовой резины нового поколения. Тело муфты с интегрированными в него элементами поставляется в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель. В комплект муфты входит дополнительная трубка холодной усадки, применение которой обеспечивает необходимую длину пути тока утечки в соответствии с действующими ПУЭ. Муфта подходит для любых типов наконечников, базовая версия комплектации включает в себя болтовой наконечник производства GPH (Nexans).

Муфта rek-10EP2-1-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

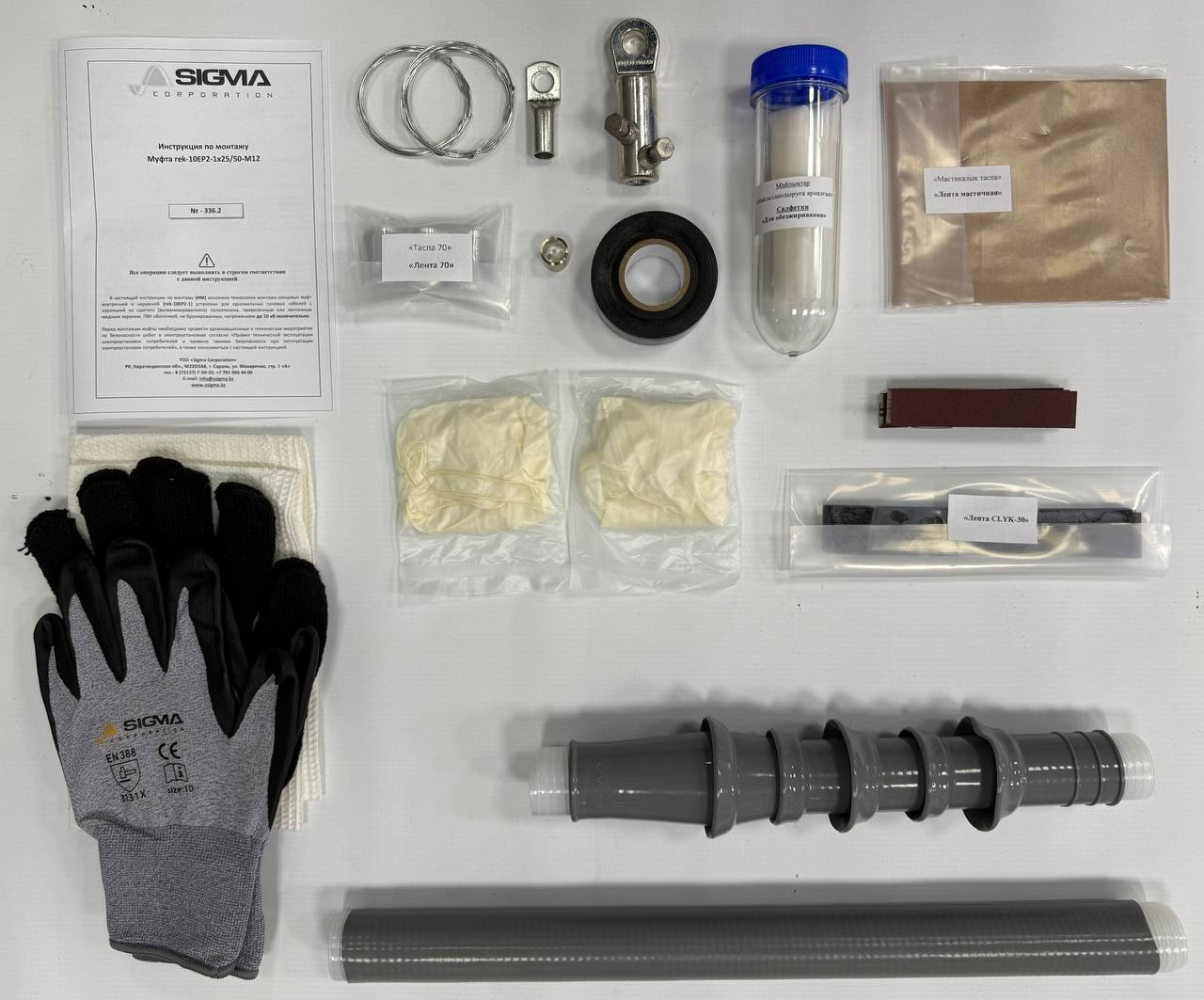

В комплект муфты входят:

1. Тело концевой муфты QTII;
2. Специальные ленты;
3. Трубка холодной усадки (ТХУ РSТ) для увеличения длины пути утечки тока внешней изоляции;
4. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с ленточным экраном или с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), и/или бронированных кабелей);
5. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• Простота монтажа путём удаления спиралевидного каркаса;
• Компактная конструкция;
• Широкий диапазон применения по сечениям;
• Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечкам тока и погодным   воздействиям;
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента;
• Подача напряжения сразу после монтажа.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа

Примечания:

• В комплект муфты для одножильного кабеля входят материалы на три фазы;
• В случае, если размещается заказ на комплект концевой муфты только на одну фазу, цифра «3» в наименовании   комплекта меняется на цифру «1». Пример наименования при формировании заказа на одну фазу: rek-10ЕР2-1/1x50/120-M;
• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12») указывайте нужный размер в наименовании муфты последними двумя цифрами.
