Муфта концевая наружной установки rek-12ОТ2-TVX-3х185/400-M16

Муфты концевые серии rek-12ОТ-TVX-3-M для трёхжильных кабелей с изоляцией из термостойкой бумаги, пропитанной синтетическим составом или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом на напряжение 10 кВ

КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)

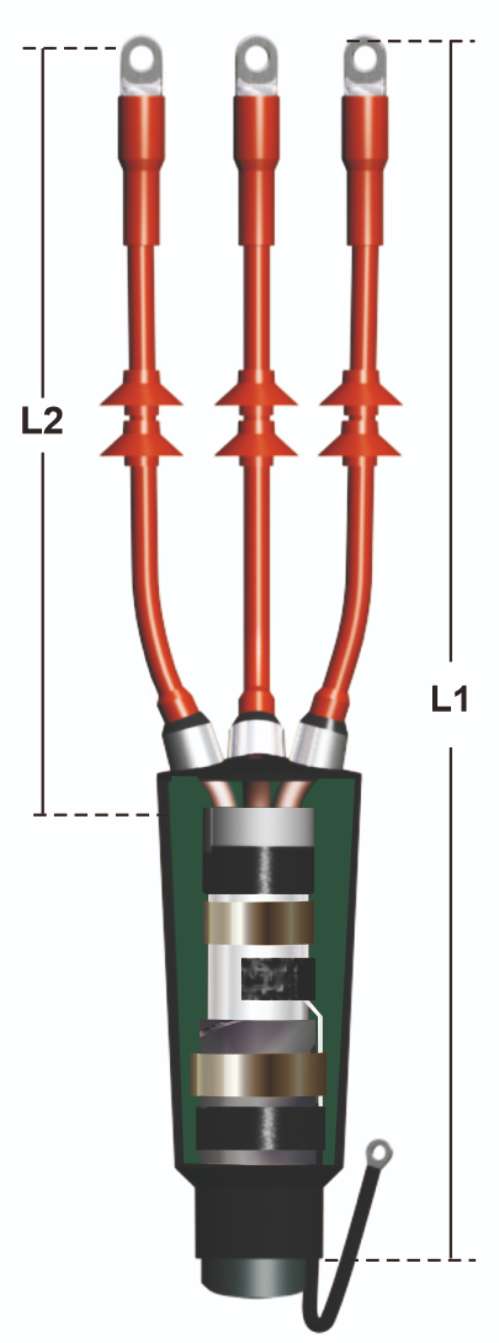

Муфты концевые rek-12ОТ2-TVX-3-M наружной установки и rek-12ОТ-TVX-3-M внутренней установки применяются для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом, на напряжение 10 кВ. На жилы кабелей, поочерёдно, усаживаются маслостойкие и защитные трекингостойкие термоусаживаемые трубки и изоляторы в муфтах наружной установки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Непаяная система заземления включает в себя шину заземления с блокиратором и пружинные кольца. Герметизация корешка кабеля осуществляется методом заливки полиуретанового компаунда 40G в полиэтиленовый корпус с предустановленной термоусаживаемой трубкой. Полимеризованный компаунд 40G обеспечивает высокую механическую прочность и абсолютную герметичность корешка кабеля.
Муфты серии rek-12ОТ-TVX-3-M соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Маслостойкие и защитные трекингостойкие термоусаживаемые трубки;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Полиуретановый компаунд 40G;
6. Комплект для заземления оболочки с использованием непаяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца;
7. Полиэтиленовый корпус с предустановленной термоусаживаемой трубкой;
8. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• высокая механическая прочность в корешке кабеля;
• не требуется обработка межжильного пространства в корешке кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ТЭВОКС-ААлШп, ТЭВОКС-ААлБШв, ТЭВОКС-ААлКШп, ТЭВОКС-АШв, ТЭВОКС-АБШп,
PARMA и другие.

Таблица для формирования заказа муфт наружной установки


Таблица для формирования заказа муфт внутренней установки

Примечание:

• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12») указывайте нужный размер в наименовании муфты последними двумя цифрами.
