Разветвительные элементы в кабельной арматуре часто остаются «в тени» концевых и соединительных муфт, хотя именно они закрывают один из самых уязвимых участков линии — место выхода отдельных жил из общей оболочки кабеля. В монтажной практике такие изделия называют разветвительными перчатками, термоусаживаемыми разветвителями, breakout-элементами или деталями для герметизации корешка разделки.
Если подобрать их формально, по принципу «лишь бы село по диаметру», можно получить влагопроникновение под оболочку, местные механические напряжения на жилах, загрязнение межфазного промежутка и преждевременное старение изоляции. Поэтому разветвительный элемент следует рассматривать не как второстепенную деталь комплекта, а как функциональный узел кабельной линии.
Что называют разветвительными элементами
В кабельной теме слово «разветвительные» может относиться к разным изделиям. В одних случаях речь идет об ответвлении от магистральной линии, в других — о разделении многожильного кабеля на отдельные изолированные жилы перед подключением к оборудованию. В этой статье рассматривается второй вариант: элементы, которые устанавливаются на корешок разделки кабеля и формируют аккуратный, герметичный переход от общей наружной оболочки к отдельным жилам.

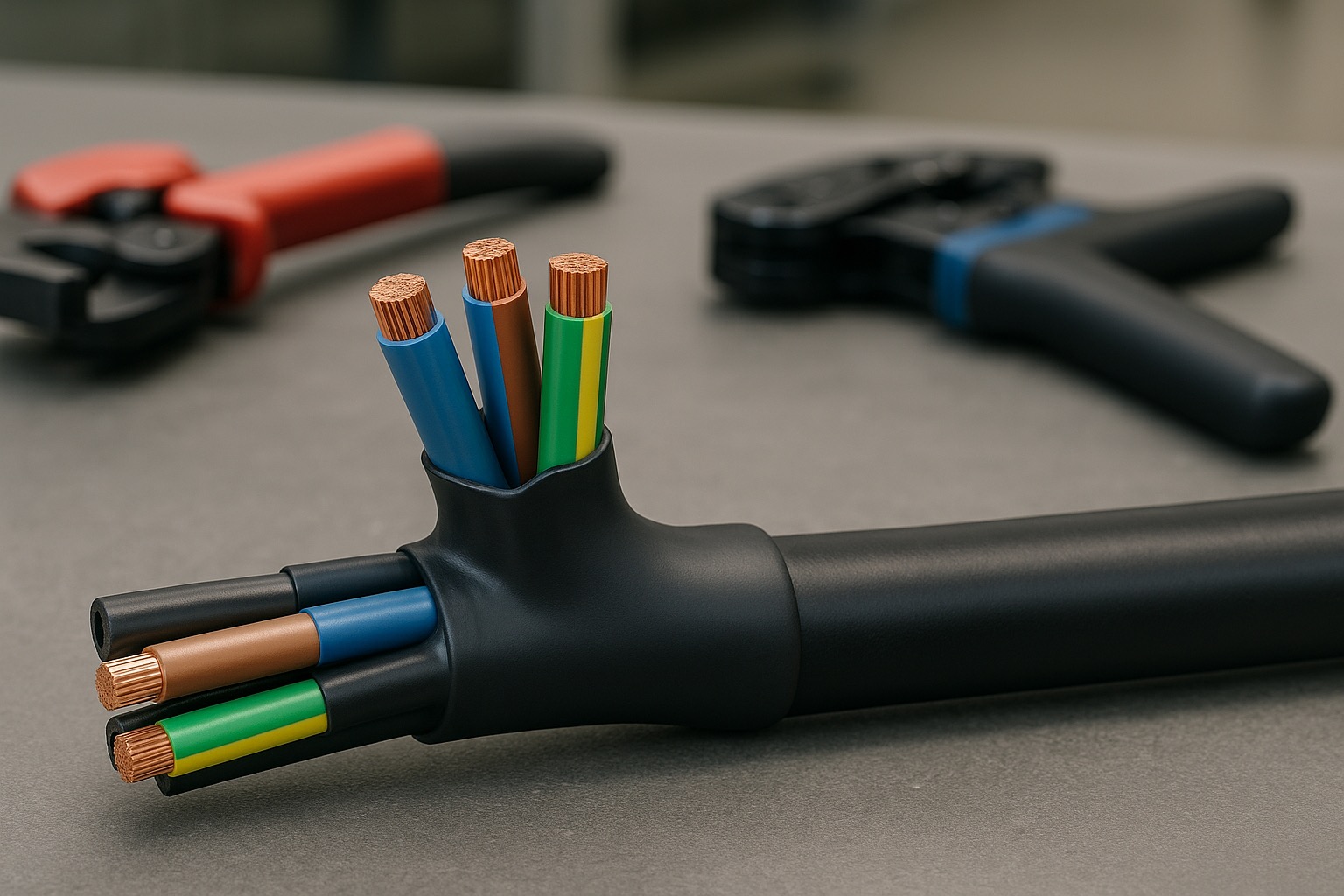

Классический пример — термоусаживаемая разветвительная перчатка с несколькими «пальцами». Ее корпус садится на наружную оболочку кабеля, а пальцы охватывают каждую жилу. При нагреве материал плотно обжимает поверхность, а внутренний клеевой или мастичный слой заполняет неровности и снижает риск проникновения влаги.
Такие элементы применяют в составе концевых муфт, вводов, распределительных узлов, шкафов, щитов, кабельных ящиков и другого оборудования, где многожильный кабель разделывается для подключения по фазам, полюсам или цепям.
Зачем нужен разветвительный узел
После снятия наружной оболочки кабель теряет заводскую непрерывность защитного слоя. В зоне корешка разделки появляются зазоры между жилами, участки с измененной геометрией, переходы от жесткой общей конструкции к более подвижным отдельным жилам. Разветвительный элемент решает сразу несколько задач.
- Герметизация. Защищает место разделки от влаги, конденсата, пыли и загрязнений, которые могут проникать вдоль жил или под оболочку.
- Механическая стабилизация. Снижает риск перегиба жил непосредственно у края оболочки, где часто возникают локальные нагрузки.
- Аккуратное формирование фаз. Помогает выдержать порядок, направление и расстояние между жилами при вводе в оборудование.
- Защита изоляции. Закрывает кромки оболочки, участки разделки и зоны контакта разных материалов.
- Повышение технологичности монтажа. Делает узел повторяемым: монтажник получает понятную форму разделки вместо импровизированной обмотки лентами.
Где применяются разветвительные элементы
Наиболее очевидная область применения — концевые заделки многожильных силовых кабелей. Разветвительная перчатка устанавливается в нижней части разделки, а дальше жилы разводятся к наконечникам, шинам, аппаратам защиты или клеммным соединениям.
В низковольтных сетях такие элементы встречаются в кабельных вводах шкафов, вводно-распределительных устройствах, распределительных коробках, системах питания оборудования. Для кабелей среднего напряжения разветвительные детали обычно входят в состав полноценной концевой муфты и работают вместе с элементами восстановления экрана, выравнивания электрического поля и наружной защиты.
Разветвительные элементы также полезны там, где условия эксплуатации осложнены: повышенная влажность, наружная установка, кабельные каналы с риском конденсата, промышленные помещения с пылью, вибрацией или регулярными температурными перепадами.
Чем разветвительный элемент отличается от ответвительной муфты
Эти термины часто путают, но задачи у них разные. Ответвительная муфта создает электрический отвод от основной линии: к магистральному кабелю подключается дополнительный кабель или группа жил. Разветвительный элемент не формирует новую линию сам по себе. Он обслуживает место разделки уже имеющегося многожильного кабеля и помогает безопасно вывести жилы к точкам подключения.
Проще говоря, ответвительная муфта меняет схему сети, а разветвительная перчатка защищает геометрию и герметичность разделанного конца кабеля. В проекте эти изделия могут находиться рядом, но заменять друг друга они не должны.
Основные варианты исполнения
На практике применяются разные конструкции, и выбор зависит от кабеля, среды и типа конечного узла.
- Термоусаживаемые разветвительные перчатки. Распространенный вариант для силовых кабелей. После нагрева уменьшаются в диаметре и плотно садятся на оболочку и жилы.
- Элементы с клеевым внутренним слоем. Используются, когда важна герметизация от влаги и заполнение микронеровностей на поверхности кабеля.
- Разветвители с мастичными зонами. Помогают уплотнять сложные участки, где есть перепады диаметров или неоднородная поверхность.
- Компоненты в составе концевых комплектов. Подбираются производителем как часть согласованной системы, что снижает риск несовместимости материалов.
- Защитные трубки и дополнительные оболочки для жил. Применяются вместе с разветвительным элементом, когда нужно увеличить механическую защиту или изоляционную длину отдельных жил.
Как правильно подобрать разветвительный элемент
Подбор начинается не с внешнего вида изделия, а с параметров кабеля и условий установки. Важно, чтобы элемент не только налез на кабель до усадки, но и обеспечил надежный обжим после монтажа.
- Количество жил. Разветвительная деталь должна соответствовать фактическому числу выводимых жил: трех-, четырех- или пятижильная конструкция выбирается по кабелю и схеме подключения.
- Диаметр по наружной оболочке. Корпус элемента должен попадать в допустимый диапазон применения для конкретного кабеля.
- Диаметр отдельных жил после разделки. Пальцы разветвителя должны обжимать жилы без чрезмерного натяжения и без свободных зазоров.
- Материал оболочки и изоляции. Необходимо учитывать совместимость с полимерной, резиновой или другой оболочкой, а также требования к адгезии герметизирующего слоя.
- Место установки. Для наружной установки, влажных зон и промышленных площадок требования к стойкости и герметизации выше, чем для сухого щитового помещения.
- Наличие брони, экрана или металлической оболочки. Разветвительный элемент не должен конфликтовать с узлами заземления, восстановления экрана и фиксации брони.
- Тип кабельной арматуры. Если изделие используется в составе концевой муфты, лучше подбирать его как часть комплекта, а не как отдельную случайную позицию.
Что проверить перед монтажом
Даже правильно выбранный разветвительный элемент можно испортить неаккуратной разделкой. Перед установкой важно подготовить кабель так, чтобы поверхность была чистой, без острых кромок, глубоких порезов и следов влаги.
- Длина снятия оболочки должна соответствовать схеме монтажа выбранного комплекта.
- Кромка наружной оболочки должна быть ровной, без надрывов и заусенцев.
- Жилы нужно развести без чрезмерного изгиба у самого корешка разделки.
- Поверхности под усадку следует очистить от загрязнений и технологических остатков.
- Нагрев выполняют равномерно, без перегрева одной точки и без обугливания материала.
- После усадки проверяют отсутствие складок, непрогретых зон, вытекания загрязненного клея и открытых зазоров.
Типичные ошибки при выборе и установке
Первая ошибка — подбор только по числу жил. У двух кабелей с одинаковой схемой 4х могут существенно отличаться наружный диаметр, толщина изоляции, форма скрутки и допустимый радиус изгиба. Разветвительный элемент должен соответствовать реальной геометрии кабеля.
Вторая ошибка — попытка заменить заводской разветвитель изоляционной лентой. Лента может быть полезна как вспомогательный материал, но она не обеспечивает такой же повторяемой формы, механической поддержки и герметизации корешка, как специально рассчитанная деталь.
Третья ошибка — установка без учета окружающей среды. Узел, который нормально работает внутри сухого шкафа, может оказаться недостаточно защищенным в кабельном колодце, на открытой эстакаде или в помещении с конденсатом.
Четвертая ошибка — нарушение последовательности монтажа. Некоторые детали должны быть надеты на кабель до установки наконечников, подключения экрана или фиксации жил. Если вспомнить о них слишком поздно, придется разбирать узел или искать компромиссное решение, что ухудшает надежность.
Как разветвительные элементы влияют на ресурс линии
Кабельная линия редко выходит из строя из-за одного крупного дефекта, возникшего внезапно. Чаще проблема развивается в зоне локального ослабления: туда попадает влага, накапливаются загрязнения, жилы работают на изгиб, изоляция стареет быстрее. Корешок разделки как раз относится к таким зонам.
Правильно установленный разветвительный элемент уменьшает количество слабых мест. Он не увеличивает электрические характеристики кабеля и не заменяет полноценную муфту, но помогает сохранить свойства заводской конструкции там, где кабель вынужденно разделен на отдельные жилы.
Практический ориентир для заказа
Чтобы быстро подобрать разветвительные элементы для проекта или ремонта, желательно заранее собрать исходные данные по кабелю и узлу подключения.
- марка кабеля и конструкция жил;
- количество жил и их сечение;
- наружный диаметр кабеля и ориентировочные диаметры жил по изоляции;
- наличие брони, экрана, металлической оболочки или дополнительных защитных слоев;
- тип установки: внутри помещения, на улице, в земле, в колодце, в шкафу или на оборудовании;
- требования к герметичности, механической защите и пожарному исполнению кабельной линии;
- нужен ли отдельный элемент или полный комплект концевой арматуры.
В каталоге sigmarf.ru разветвительные решения стоит рассматривать вместе с концевыми муфтами, ремонтными комплектами, герметизирующими материалами и защитными трубками. Такой подход помогает подобрать не отдельную деталь «по размеру», а согласованный узел под конкретный кабель и условия эксплуатации.
Вывод
Разветвительные элементы нужны не только для аккуратного внешнего вида разделки. Их основная роль — защитить переход от общей оболочки кабеля к отдельным жилам, обеспечить герметичность, снизить механические напряжения и сделать монтаж повторяемым. При выборе важно учитывать количество жил, диаметры, конструкцию кабеля, среду эксплуатации и совместимость с остальной кабельной арматурой. Тогда разветвительный узел не станет слабым местом линии, а будет работать как часть надежной системы электроснабжения.
