Пассивные маркеры используют там, где кабельная линия уходит под землю, а через несколько месяцев или лет ее нужно быстро и безопасно найти без вскрытия грунта. В отличие от табличек, бирок и Т-образных наземных указателей, такой маркер работает в скрытой зоне: он закладывается рядом с объектом и обнаруживается трассопоисковым оборудованием с поверхности.
Для кабельного хозяйства это особенно важно на участках, где ошибка при земляных работах приводит не только к повреждению изоляции, но и к аварийному отключению потребителей. Пассивные маркеры помогают привязать к местности соединительные муфты, повороты трассы, пересечения с другими коммуникациями, вводы в здания, футляры и резервные концы кабеля.
Что такое пассивный маркер
Пассивный маркер — это закладное устройство для последующего обнаружения подземного объекта без собственного источника питания. Оно не требует батареи, обслуживания и регулярной замены элементов питания. Сигнал появляется при воздействии поискового прибора: локатор возбуждает маркер, а затем принимает отклик.
В кабельной инфраструктуре пассивные маркеры применяют не для электрической защиты и не для диагностики состояния изоляции. Их задача проще и практичнее: обозначить точку или участок, который должен быть найден после засыпки, благоустройства территории, ремонта дороги или изменения рельефа.
Поэтому пассивный маркер нельзя рассматривать как замену исполнительной документации, координатной съемке или кабельному журналу. Это дополнительный физический ориентир, который остается в грунте и помогает подтвердить положение объекта на месте.
Зачем они нужны, если есть схема трассы
На практике документация не всегда решает проблему поиска. Трасса могла быть проложена с отклонением от проекта, отметки на местности исчезли, покрытие заменили, а рядом появились новые коммуникации. Чем старше объект, тем выше риск, что бумажная схема или даже цифровой план не совпадут с фактическим положением кабеля.
Пассивные маркеры закрывают несколько рабочих задач:
- быстрое обнаружение соединительных и ответвительных муфт без сплошной раскопки;
- уточнение поворотов кабельной трассы на сложных участках;
- обозначение мест пересечения с трубопроводами, ливневой канализацией, теплотрассами и слаботочными сетями;
- снижение риска повреждения кабеля при земляных работах;
- контроль положения резервных концов и технологических запасов;
- поддержка эксплуатационной службы при аварийном поиске и плановом обслуживании.
Особенно заметна польза маркеров на территориях промышленных предприятий, логистических комплексов, подстанций, городских кварталов и объектов с плотной инженерной застройкой. Там кабельная трасса редко существует в одиночку, а каждая лишняя раскопка означает простой, согласования и дополнительные расходы.
Чем пассивные маркеры отличаются от обычной кабельной маркировки
Видимая маркировка нужна на кабеле, в шкафу, камере, колодце, на эстакаде или открытом участке. Она помогает электромонтеру определить линию, фазу, направление, принадлежность и назначение кабеля. Но после засыпки грунтом такая маркировка не помогает найти объект с поверхности.
Пассивный маркер решает другую задачу. Он не показывает надпись и не заменяет бирку на кабеле, зато позволяет локализовать важную точку под землей. Поэтому оптимальная практика — применять оба подхода: кабель маркировать читаемыми бирками или Т-образными маркерами там, где есть доступ, а скрытые контрольные точки фиксировать пассивными маркерами.
Где устанавливают пассивные маркеры на кабельных линиях
Установка маркера должна быть привязана к эксплуатационной логике. Закладывать их через произвольные интервалы без понимания будущего обслуживания не всегда рационально. В первую очередь маркируют точки, где высока стоимость ошибки или сложность поиска.
- Соединительные муфты. Муфта — одна из самых важных точек на силовой линии. При аварийном поиске ее положение нужно знать точно, особенно если поверхность уже заасфальтирована или находится под благоустройством.
- Ответвления и вводы. Маркеры помогают найти место отвода от магистральной линии, заход в здание, технологический канал или кабельный футляр.
- Повороты трассы. На поворотах возрастает риск ошибки при восстановлении фактической схемы. Маркер помогает подтвердить изменение направления.
- Пересечения с другими коммуникациями. Такие зоны требуют особой осторожности при раскопках, потому что повреждение может затронуть не только кабельную линию.
- Границы защитных труб и футляров. Важно понимать, где кабель входит в футляр и где выходит из него, особенно под дорогами и проездами.
- Резервные концы кабеля. Если запас оставлен под будущую реконструкцию, его нужно надежно найти через несколько лет.

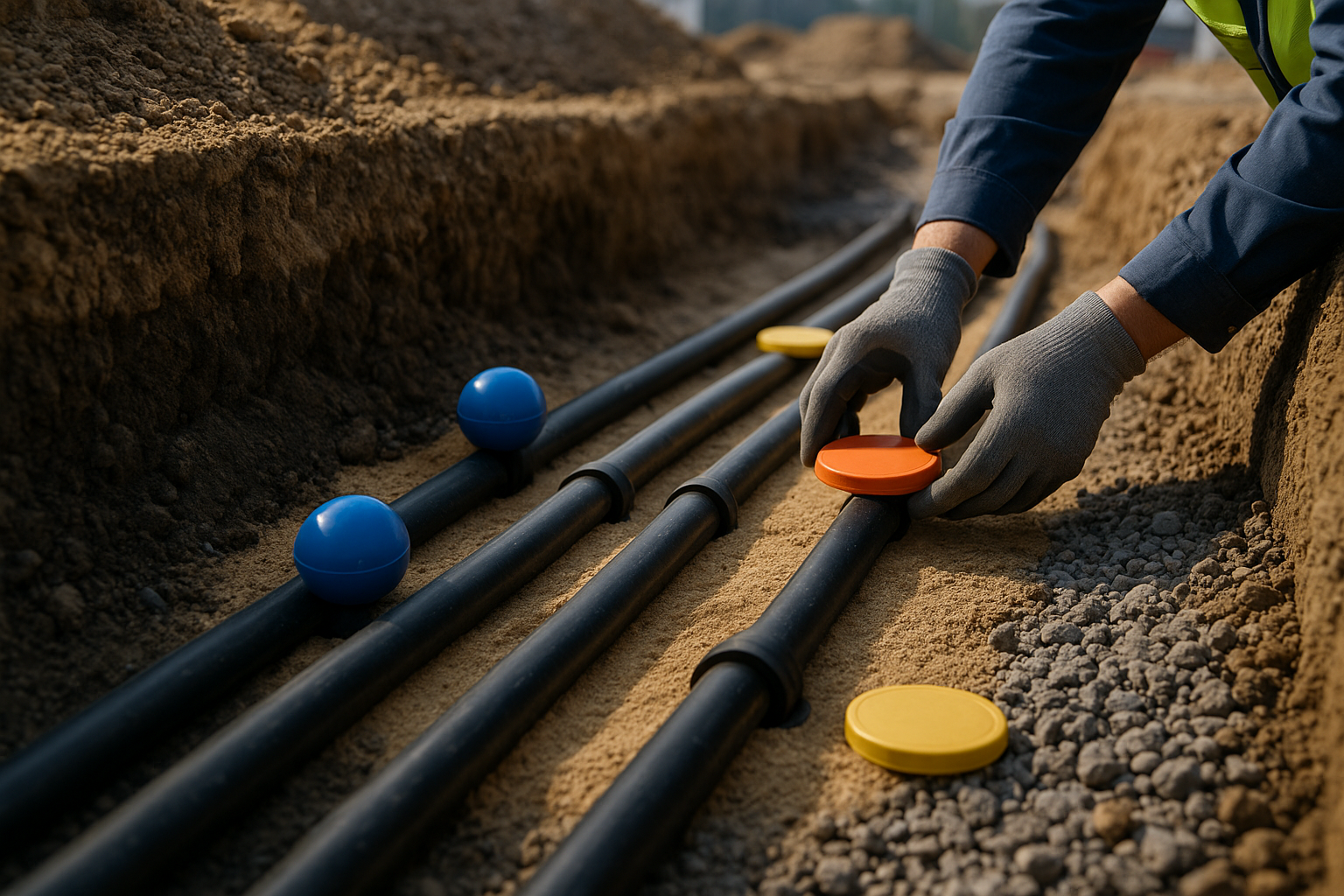

Какие бывают пассивные маркеры
Производители выпускают разные конструктивные исполнения, рассчитанные на различные условия монтажа. Выбор зависит от глубины заложения, типа грунта, доступного места в траншее и задачи обнаружения.
- Шаровые маркеры. Удобны для точечной закладки над объектом. Их часто выбирают для обозначения муфт, пересечений и поворотов, потому что форма упрощает размещение в грунте.
- Дисковые или плоские маркеры. Применяются там, где важна компактность и контролируемое положение в слое засыпки.
- Маркерные ленты и протяженные решения. Используются для обозначения направления трассы или предупреждения о наличии коммуникации при разработке грунта.
- Маркеры для увеличенной глубины обнаружения. Подбираются, когда объект расположен глубже обычного или сверху возможны дополнительные слои покрытия и насыпи.
У разных систем могут отличаться частоты, цветовая кодировка по типу коммуникации, допустимая глубина обнаружения и требования к установке. Эти параметры нужно сверять с документацией конкретного производителя и совместимостью с применяемым локатором.
Как выбрать пассивный маркер для проекта
Правильный выбор начинается не с цены маркера, а с условий эксплуатации. Ошибка на этом этапе может привести к тому, что устройство будет физически заложено, но его будет трудно обнаружить штатным оборудованием.
- Определите тип коммуникации. Для силовых кабельных линий выбирают маркеры, предназначенные для электрических сетей, если система использует разделение по назначению коммуникаций.
- Проверьте глубину заложения. Маркер должен уверенно обнаруживаться с поверхности с учетом фактической глубины кабеля, толщины песчаной подушки, покрытия и возможной планировки территории.
- Учитывайте условия грунта. Влажность, плотность засыпки, наличие щебня, строительного мусора и металлических предметов могут влиять на качество поиска.
- Согласуйте маркер с поисковым оборудованием. Локатор должен поддерживать нужный тип маркера. Несовместимость оборудования — одна из самых неприятных ошибок, потому что обнаруживается уже после монтажа.
- Определите схему размещения. Для муфты нужен точечный ориентир, для длинного участка с высокой вероятностью раскопок может потребоваться другая схема.
- Заложите требования в проект и исполнительную документацию. Маркер должен быть не просто установлен, а отражен в документах с привязкой к трассе.
Если одновременно подбираются кабели, муфты, материалы для ремонта и средства маркировки, удобно рассматривать решение комплексно. Ассортимент кабельной продукции и сопутствующих решений можно уточнить на sigmarf.ru.
Типичные ошибки при применении
Пассивный маркер — простое устройство, но результат зависит от монтажа. Большинство проблем связано не с самим изделием, а с неправильной закладкой или отсутствием дисциплины в исполнительной документации.
- Маркер положили слишком далеко от объекта. При поиске возникает ложное понимание, где находится муфта или поворот трассы.
- Не проверили совместимость с локатором. Эксплуатационная служба приезжает на объект, но не может считать отклик.
- Не учли будущую планировку. После поднятия отметки земли или устройства нового покрытия маркер оказывается глубже расчетного положения.
- Смешали разные системы без учета кодировки. На объектах с несколькими типами коммуникаций это приводит к путанице.
- Не внесли данные в исполнительную схему. Через несколько лет персонал может не знать, что маркер вообще установлен.
- Использовали маркер вместо нормальной трассировки. Маркер помогает найти контрольную точку, но не показывает всю геометрию кабельной линии автоматически.
Лучшие практики эксплуатации
На современных объектах пассивные маркеры рассматривают как элемент культуры владения подземной инфраструктурой. Чем выше плотность инженерных сетей, тем важнее заранее думать не только о монтаже кабеля, но и о его поиске в течение всего срока эксплуатации.
Хорошая практика включает несколько правил: фиксировать каждый маркер в исполнительной документации, указывать его назначение, привязывать к постоянным ориентирам или координатам, проверять обнаружение до окончательной сдачи участка и передавать информацию эксплуатационной службе. Если на объекте используется цифровая модель или GIS-система, данные о маркерах стоит заносить туда вместе с данными о кабеле и муфтах.
Для аварийных служб это особенно ценно. Когда нужно быстро вскрыть трассу, точное положение муфты или поворота сокращает время поиска и уменьшает зону раскопки. Для собственника сети это означает меньше повреждений, меньше простоев и более предсказуемое обслуживание.
Когда пассивные маркеры действительно оправданы
Пассивные маркеры стоит закладывать не в каждом метре траншеи, а в тех местах, где будущий поиск будет дорогим, сложным или рискованным. Они оправданы на ответственных силовых линиях, в местах установки муфт, на пересечениях коммуникаций, под дорогами, на промышленных площадках и в зонах, где возможны реконструкция, благоустройство или частые земляные работы.
Главный принцип выбора простой: если точку под землей нужно будет уверенно найти без лишней раскопки, ее лучше промаркировать заранее. Пассивный маркер стоит недорого по сравнению с аварийным вскрытием, повреждением кабеля или остановкой объекта, но максимальную пользу он дает только при правильном проектировании, совместимости с локатором и грамотной фиксации в документации.
