Колодезные маркеры применяют там, где кабельная линия переходит из абстрактной трассы на плане в конкретный эксплуатационный объект: кабельный колодец, ввод в канализацию, место соединения, ответвления или резерва. Их задача — не просто обозначить наличие подземной инфраструктуры, а помочь бригаде быстро понять, какой именно узел перед ней, какие кабели проходят через него и где искать критические точки при ремонте или плановом осмотре.
Для владельцев кабельных сетей это особенно важно после благоустройства территории, ремонта покрытий, изменения отметок грунта и передачи объекта между подрядчиками. Люк может быть засыпан, исполнительная схема — устареть, а бирки внутри колодца — стать нечитаемыми из-за влаги и загрязнений. Колодезный маркер снижает зависимость от визуальной памяти персонала и делает обслуживание трассы более предсказуемым.
Что называют колодезным маркером
Колодезный маркер — это средство идентификации и привязки кабельного колодца или отдельных элементов внутри него к эксплуатационной документации. В зависимости от принятой системы учета он может выполнять одну или несколько функций: указывать местоположение колодца, подтверждать принадлежность к конкретной кабельной линии, обозначать входы и выходы кабельной канализации, помогать найти муфту, ответвление или запас кабеля.
В отличие от обычных трассовых маркеров, которые чаще ставят над прямолинейными участками подземной линии, колодезные маркеры работают с узлами сети. Именно в колодцах сосредоточены соединения, изменения направления, вводы в здания, переходы между участками и точки, к которым персонал возвращается при диагностике.
Где колодезные маркеры дают наибольший эффект
На небольшом объекте с несколькими колодцами маркировка может казаться второстепенной задачей. Но в распределительных сетях, на промышленных площадках, в деловых кварталах, на территориях с плотной инженерной инфраструктурой цена ошибки быстро растет. Неверно открытый колодец, потерянная муфта или нераспознанный кабельный ввод увеличивают время отключения и усложняют согласование работ.
- Кабельные колодцы на силовых линиях. Маркер помогает связать колодец с конкретным участком линии, проектным обозначением и схемой прокладки.
- Узлы с соединительными и ответвительными муфтами. Маркировка ускоряет поиск нужной муфты при осмотре, термоконтроле, испытаниях или аварийном ремонте.
- Вводы в здания и сооружения. Маркер полезен для подтверждения направления трассы и точки перехода из наружной сети во внутреннюю инфраструктуру.
- Кабельная канализация с несколькими каналами. Обозначение входов, выходов и занятых направлений снижает риск перепутать канал при протяжке или ремонте.
- Зоны с восстановленным покрытием. После асфальтирования, озеленения или изменения планировки маркер помогает найти колодец без лишних вскрытий.
Основные типы решений
Универсального колодезного маркера для всех задач не существует. Выбор зависит от того, что именно нужно обеспечить: визуальную идентификацию, поиск скрытого объекта, электронную привязку к базе данных или сочетание этих функций.
Визуальные маркировочные элементы применяют для обозначения кабелей, направлений, муфт и мест крепления внутри колодца. Это простое решение, но оно зависит от доступа к объекту и состояния среды. Влага, грязь, механическое воздействие и коррозия крепежа могут со временем ухудшить читаемость.
Пассивные электронные маркеры используют для обнаружения подземного объекта трассопоисковым оборудованием без собственного источника питания. Такой подход уместен, когда важно найти колодец или узел после засыпки, ремонта покрытия либо при отсутствии точных внешних ориентиров. Совместимость с конкретным локатором и типом инженерной сети необходимо проверять до закупки.
Интеллектуальные или идентификационные маркеры позволяют связать физический объект с цифровой записью: номером колодца, линией, датой монтажа, схемой, типом муфты или другой эксплуатационной информацией. Состав записываемых данных и способ считывания зависят от выбранной системы, поэтому их нужно согласовывать с правилами учета владельца сети.
Как выбрать колодезный маркер под кабельную сеть
Правильный выбор начинается не с формы изделия, а с вопроса, какую проблему должен решить маркер. Для одной сети достаточно устойчивой визуальной идентификации внутри колодца, для другой критично обнаружение скрытого люка, для третьей важна цифровая паспортизация каждого узла.
- Определите объект маркировки. Нужно маркировать сам колодец, крышку, стенку, кабельный ввод, канал, муфту, резервный кабель или несколько элементов одновременно.
- Проверьте условия эксплуатации. В колодцах возможны влажность, загрязнение, перепады температуры, ограниченное пространство, контакт с кабельными конструкциями и риск механического повреждения при работах.
- Уточните способ обнаружения. Если объект должен находиться без вскрытия, маркер должен быть совместим с применяемым поисковым оборудованием. Если требуется только инвентаризация при открытом колодце, достаточно другого класса решений.
- Согласуйте систему обозначений. Номер маркера должен совпадать с исполнительной документацией, GIS, журналом осмотров или внутренней базой эксплуатации.
- Оцените монтаж. Важно заранее понимать, где маркер будет установлен, не мешает ли он обслуживанию кабелей, не закрывается ли металлическими элементами и доступен ли для считывания.
- Планируйте срок сопровождения. Маркировка должна оставаться понятной не только монтажной организации, но и эксплуатационной службе через несколько лет после сдачи объекта.
Маркер и кабельная муфта: почему их часто рассматривают вместе

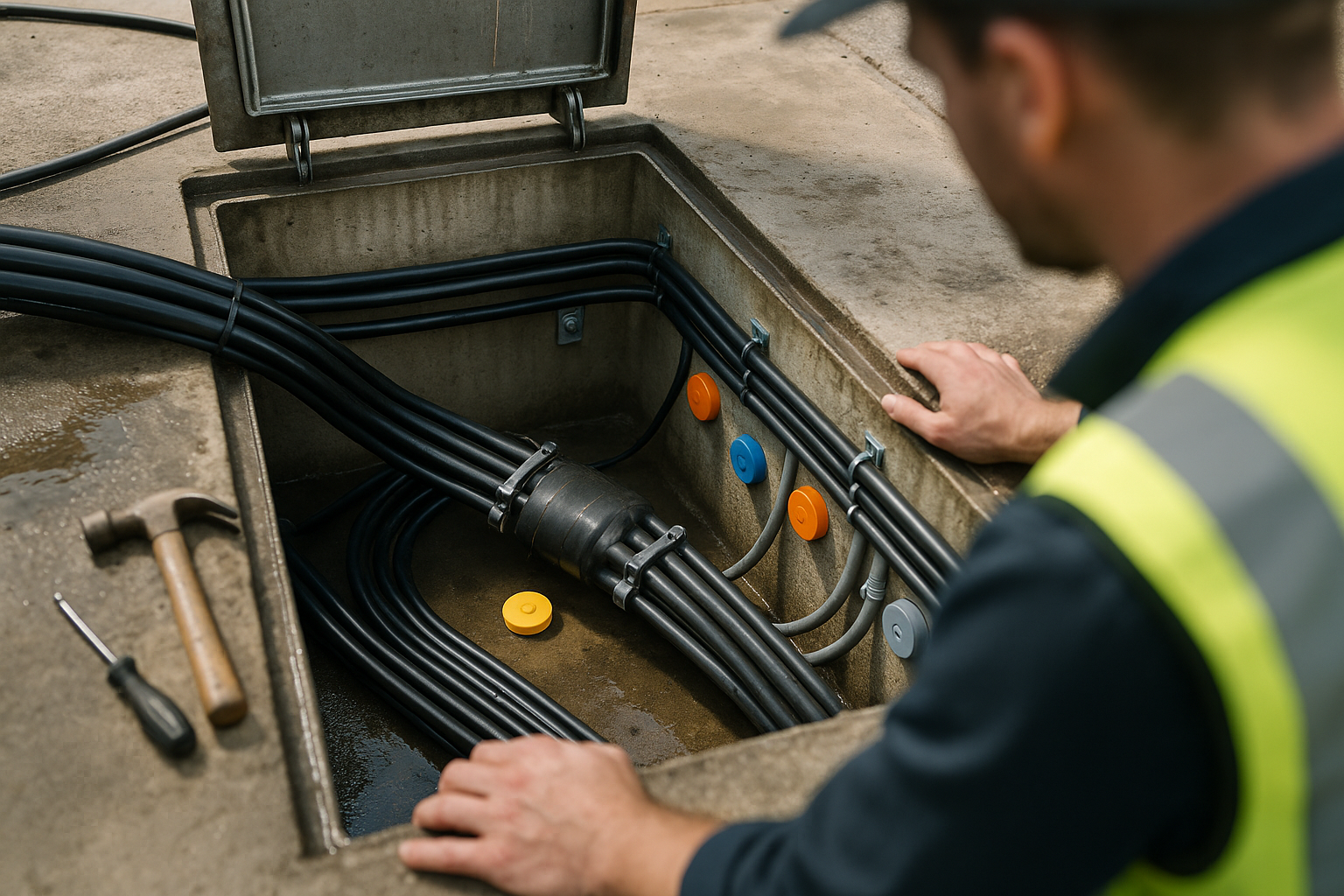

Кабельная муфта в колодце — один из наиболее значимых элементов линии. Она соединяет участки кабеля, обеспечивает электрическую и механическую непрерывность конструкции в пределах своего назначения и требует корректного учета. Если в колодце установлено несколько муфт или проходят линии разных назначений, отсутствие маркировки создает риск ошибки при осмотре и ремонтных работах.
Колодезный маркер в такой зоне выполняет роль навигационного и учетного элемента. Он не заменяет бирки на кабеле и не отменяет исполнительную схему, но помогает быстрее сопоставить фактический объект с документацией. Для аварийной бригады это означает меньше времени на идентификацию и меньше лишних операций в ограниченном пространстве колодца.
Практика монтажа: что важно предусмотреть до засыпки и сдачи объекта
Лучший момент для установки маркеров — этап монтажа или реконструкции, когда трасса открыта, расположение кабелей понятно, а исполнительная документация формируется по факту. Если маркировку откладывают на потом, часть информации теряется, а доступ к точкам крепления становится сложнее.
- Размещайте маркер логично. Он должен соответствовать тому объекту, который идентифицирует, а не просто находиться где-то рядом.
- Не нарушайте конструкцию кабеля и муфт. Крепление маркировочных элементов не должно повреждать оболочку, броню, экран, заземляющие проводники или элементы герметизации.
- Сохраняйте доступность. Маркер не должен закрываться кабельными лотками, кронштейнами, загрязнениями или постоянными металлическими препятствиями, если для него требуется считывание.
- Фиксируйте данные сразу. Номер колодца, назначение линии, направление кабелей и привязку к схеме нужно заносить в документацию в момент установки.
- Проверяйте читаемость и обнаружение. До закрытия работ полезно убедиться, что маркер действительно считывается или хорошо виден в реальных условиях.
Типичные ошибки при внедрении колодезных маркеров
Чаще всего проблемы возникают не из-за самого маркера, а из-за отсутствия единой логики учета. Если разные подрядчики используют разные обозначения, не передают таблицы соответствия или ставят маркеры без привязки к схеме, эксплуатационная ценность системы резко снижается.
- Маркируют только крышку люка. При замене крышки или изменении покрытия связь с кабельным узлом может потеряться.
- Не разделяют колодец и элементы внутри него. Один маркер на объект не всегда достаточен, если в колодце несколько линий, муфт и направлений.
- Выбирают решение без учета поискового оборудования. Электронный маркер бесполезен, если у службы нет совместимого считывателя или понятной процедуры работы.
- Не обновляют базу после ремонта. После перекладки кабеля, замены муфты или изменения схемы данные маркера и документация должны быть синхронизированы.
- Используют временные надписи как постоянную систему. Маркер должен быть рассчитан на эксплуатационную среду, а не только на период строительства.
Как встроить колодезные маркеры в эксплуатацию сети
Колодезные маркеры работают лучше всего, когда становятся частью регламента, а не разовой закупкой. Для этого нужно определить, какие объекты маркируются обязательно, кто отвечает за присвоение номеров, где хранится информация и как вносятся изменения после ремонта.
Практичный подход — создать единый паспорт узла. В нем фиксируют обозначение колодца, координатную или ситуационную привязку, кабельные направления, наличие муфт, сведения о резерве, дату осмотра и ссылку на исполнительную документацию. Маркер становится физическим ключом к этому паспорту.
Для новых объектов требования к маркировке желательно включать в проектные и монтажные задания. Для существующих сетей внедрение можно начинать с наиболее критичных участков: вводов в распределительные устройства, сложных узлов кабельной канализации, мест частых ремонтов и зон с высокой плотностью подземных коммуникаций.
Что уточнить перед закупкой
Перед выбором колодезных маркеров стоит подготовить краткое техническое задание. Оно поможет избежать несовместимости и избыточных решений.
- какие типы колодцев и кабельных узлов требуется обозначить;
- нужен ли поиск с поверхности или только идентификация при открытом доступе;
- какое трассопоисковое или считывающее оборудование уже используется;
- какие данные должны быть связаны с маркером;
- какие условия среды характерны для колодцев;
- кто будет устанавливать, проверять и обновлять маркировку;
- как система будет связана с исполнительной документацией и эксплуатационным учетом.
Итог: зачем колодезные маркеры нужны современной кабельной сети
Колодезные маркеры помогают превратить разрозненные подземные узлы в управляемую инфраструктуру. Они ускоряют поиск колодцев, снижают риск ошибки при работах, поддерживают порядок в документации и упрощают обслуживание кабельных линий на протяжении всего срока эксплуатации.
При выборе важно не гнаться за максимальной функциональностью, а точно определить задачу: визуальная маркировка, обнаружение скрытого объекта, идентификация муфты, цифровая привязка или комплексный учет. Для подбора подходящих решений под кабельную линию, муфты и эксплуатационные условия можно ориентироваться на ассортимент и техническую консультацию специалистов sigmarf.ru.
