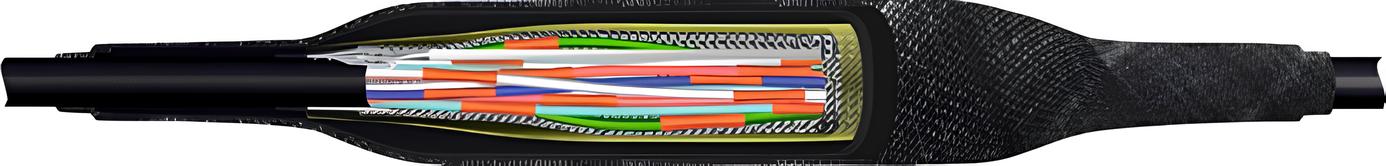

Муфта восстановительная соединительная подземная MCXз-E-27-61×0,9

Муфты ВОССТАНОВИТЕЛЬНЫЕ подземные соединительные серий МСХ-Е и МСХз-Е

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные МСХ-Е и МСХз-Е применяются при аварийном сращивании повреждённого сигнально-блокировочного кабеля типа СБПу, СБЗПу, СБВБПу, СБМВБПу, СБВБэпПу.  В данном случае речь идет об увеличенной длине сростка соединяемых сигнально-блокировочных кабелей с пластмассовой оболочкой, когда в результате повреждения кабеля для соединения жил нужно дополнительно использовать жильные вставки.

Муфты подземные МСХ-Е-А и МСХз-Е-А применяются для соединения сигнально-блокировочных кабелей типа СБПу, СБЗПу, СБЗБбШп и другие, с пластмассовой оболочкой с бронёй из стальных лент.

Муфты подземные МСХз-Е и МСХз-Е-А предназначены для эксплуатации в тяжёлых условиях (заболоченность, агрессивная среда и т.п.)

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. Восстановление поясной изоляции производится прозрачной виниловой лентой EZ. В муфтах версий МСХ-Е-А и МСХз-Е-А производится соединение брони кабелей при помощи изолированного провода и роликовых пружин постоянного давления. Герметизация обеспечивается применением трехсоставного корпуса, состоящего из средней части и торцевых холодноусаживаемых полумуфт МСХП. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены с двух сторон на полумуфты в заводских условиях. После соединения жил и восстановления электрической целостности экранов и брони кабелей на сросток надвигается средняя часть корпуса муфты и с торцов устанавливаются полумуфты МСХП, что в сочетании с высоко адгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. Внутренняя полость корпуса в муфтах серии МСХз-Е дополнительно заполняется удаляемым компаундом, что в свою очередь обеспечивает возможность эксплуатировать муфту в тяжёлых условиях (заболоченность, агрессивная среда и т.п.).

Армирование корпуса муфты во всех видах муфт типа МСХ-Е производится структурным материалом «Armor-Wrap».

Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».

Конструктивные особенности:

• Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• Электроизоляционный двухкомпонентный удаляемый компаунд (в муфтах серии МСХз-Е);
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для герметизации муфты не требуется применение огня;
• Минимальный набор материалов, используемый при монтаже муфты;
• Технологичный холодноусаживаемый корпус;
• Возможность устранить повреждение кабеля, используя один комплект муфты вместо двух стандартных комплектов.

В комплект муфты входят:

1. Корпуса полумуфт МСХП;
2. Средняя часть корпуса муфты;
3. Гильзы изолированные;
4. ЭП – экранный провод;
5. Д - соединители экрана;
6. ППД пружинные кольца (для муфт на кабели с броней из стальных лент);
7. Лента ПВХ;
8. Экранная сетка медная;
9. Стрейч-лента;
10. Лента мастичная (серая);
11. Удаляемый компаунд (для заполняемых муфт типа МСХз-Е);
12. Воронка (для заполняемых муфт типа МСХз-Е);
13. Заглушка (для заполняемых муфт типа МСХз-Е);
14. Armor-Wrap;
15. Наждачная бумага;
16. Перчатки.

Тип кабеля: СБПу, СБЗПу, СБЗБбШп, СБВБПу, СБМВБПу, СБВБэпПу и другие.

Таблица для формирования заказа на муфты для сигнально-блокировочных кабелей с пластмассовой оболочкой
