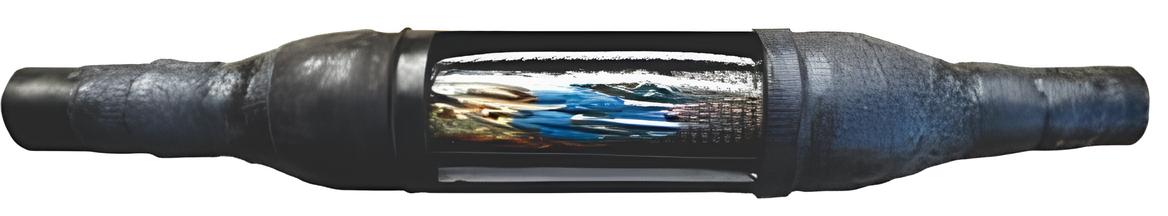

Муфта соединительная СЦБС-A-RWD-27-42×0,9-W

Муфты соединительные СЦБС-A-RWD-W и СЦБС-A-RWD-WА

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные СЦБС-A-RWD-WA предназначены для прямого соединения сигнально-блокировочных кабелей с полиэтиленовой изоляцией, в металлической оболочке или с экраном из алюминиевых проволок в пластмассовой оболочке, без брони или с броней из стальных лент.

Комплект муфты состоит из корпуса муфты МСХ, на торцы которого в заводских условиях предустановлены трубки холодной усадки, обеспечивающие необходимую внешнюю герметизацию, а также набора герметизирующих материалов, включая двухкомпонентный удаляемый гель, и соединительных деталей, необходимых для полного сращивания кабелей. Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. После соединения жил кабеля сросток компрессионным методом заполняется двухкомпонентным гелем. При использовании компрессионного метода монтажа гель заполняет и прилегающие к сростку участки кабеля, что гарантирует надежную защиту сростка от влаги. Экранирование сростка производится медной сеткой. В зависимости от типа кабеля, после внутренней герметизации сростка производится соединение либо металлических оболочек кабеля, либо экранов из алюминиевых проволок c использованием шины заземления и роликовых пружин постоянного давления. Восстановление электрической целостности бронепокровов кабелей производится с помощью отдельной изолированной шины заземления и роликовых пружин постоянного давления. Как было указано выше, внешняя герметизация всей муфты обеспечивается применением корпуса муфты МСХ (с предусаженными с торцов корпуса муфты трубками холодной усадки), который надвигается на сросток на завершающем этапе монтажа муфты. С целью усиления прочности на растяжение сростка в комплект муфты входят пластиковые фиксаторы, которые устанавливаются на наружную оболочку соединяемых кабелей с торцов установленной муфты МСХ. Механическая защита муфты обеспечивается применением армирующего структурного материала «Armor-Wrap».

Конструктивные особенности:

• корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• для герметизации муфты не требуется применение огня.

В комплект муфты входят:

1. Корпус муфты МСХ;
2. Лента мастичная 2900R;
3. Лента 2229;
4. Лента EZ;
5. ПВХ лента 88;
6. Плёнка капрон-нейлоновая;
7. Гильзы изолированные;
8. ЭП – экранный провод;
9. Д - соединители экрана;
10. Экранная сетка медная;
11. Удаляемый компаунд;
12. ППД пружинные кольца (входит в комплекты для кабеля с бронёй);
13. Провод МЛГИ (входит в комплекты для кабеля с бронёй);
14. Армирующий материал “Apmor-Wrap”;
15. Шина заземления (входит в комплекты для кабеля с бронёй);
16. Фиксаторы прочности на растяжение
17. Наждачная бумага;
18. Перчатки.

Тип кабеля: СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБВБАБпШп, СБВБАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.

Таблица для формирования заказа
