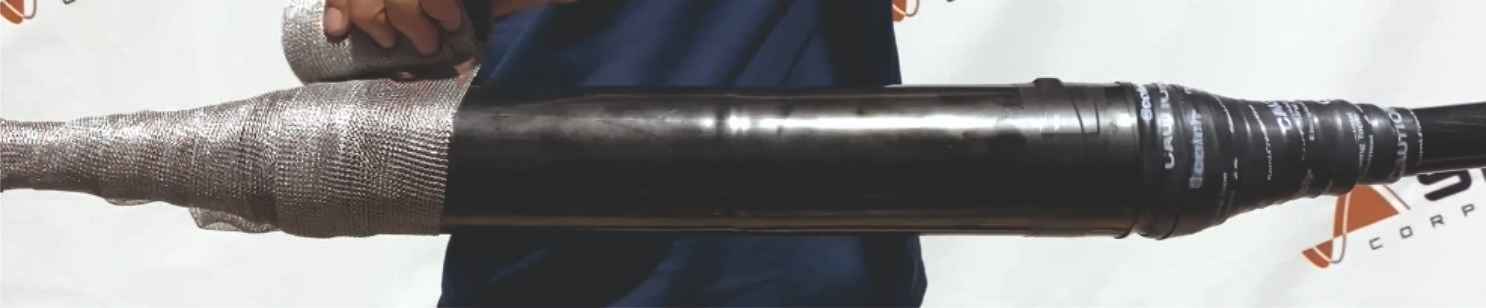

Муфта транспозиционная переходная eks-42CH-Т1-RE-П-1х185/400-M

Переходная соединительная ТРАНСПОЗИЦИОННАЯ муфта на основе муфты eks-42CH-RE-П-1-M - серия eks-42CH-T-RE-П-3/1-М

КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)

Транспозиционные переходные муфты серии eks-42CH-T-RE-П-1-М предназначены для соединения трёх одножильных кабелей с бумажной пропитанной изоляцией с тремя одножильными кабелями с изоляцией из сшитого полиэтилена на напряжение 35кВ. В соединительных муфтах серии eks-42CH-T-RE-П-1-M в отличие от муфт серии eks-42CH-RE-П-1-M дополнительно включены Комплекты для транспозиции экранов и брони eks-1035АА-1, предназначенные для разделения и транспонирования экранов одножильных кабелей с целью минимизации уровня наведённого на экран и броню емкостного тока в кабельной линии большой протяжённости.

Таблицы для формирования заказа на переходные транспозиционные муфты для соединения одножильных кабелей

Муфты переходные eks-42CH-RE-П-1-M применяются соединения одножильных кабелей с бумажной пропитанной изоляцией с алюминиевой или свинцовой оболочкой с кабелями с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Для соединения жил в комплект муфты входит гальванически лужёный болтовой соединитель торговой марки GPH, выполненный из высокопрочного алюминиевого сплава и латунными винтами. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена), и срезе полупроводящего слоя на жиле кабеля с изоляцией из сшитого полиэтилена производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Выравнивание напряжённости электрического поля в месте соединения жил обеспечивается применением специального корпуса холодноусаживаемой муфты МСХ-Е, который надвигается на болтовой соединитель и заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на соединяемые жилы и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ-Е. Полупроводящий слой жил кабелей восстанавливается с помощью двухслойной термоусаживаемой трубки, которая усаживается поверх муфты МСХ-Е. Для экранирования применяется луженая медная сетка. Поводок заземления для соединения бронепокровов кабелей входит в соответствующие комплекты муфт. Внешняя защита муфты обеспечивается применением толстостенной термоусаживаемой трубки.
Муфты eks-42CH-RE-П-1-M соответствуют требованиям ГОСТ 13781.0-86.

В комплект муфты входят:

1. Соединители со срывающейся головкой болта;
2. Корпус муфты МСХ с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экранов кабелей;
6. Комплект для соединения металлической оболочки кабеля с маслопропитанной изоляцией с экраном жилы кабеля с изоляцией из сшитого полиэтилена и комплект для соединения брони кабелей (только для кабелей, бронированных стальной лентой) с использованием непаяной системы заземления, в которую входят заземляющий провод и пружинные кольца;
7. Изоляционные (включая двухслойную) и защитные термоусаживаемые трубки;
8. Защитные перчатки с полиуретановым покрытием.

Тип кабеля с маслопропитанной изоляцией: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Тип кабеля с изоляцией из сшитого полиэтилена: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу- ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг
и другие.
