Муфта транспозиционная eks-12СС-Т3-TVX-3/1х35/120-M

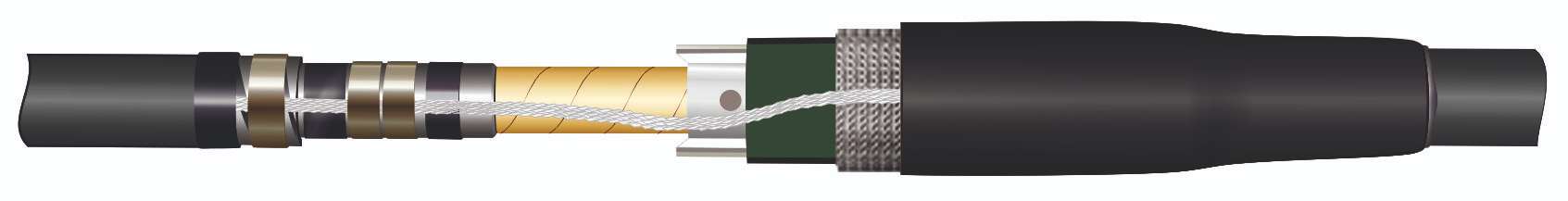

Соединительная ТРАНСПОЗИЦИОННАЯ МУФТА на основе муфты eks-12CC-TVX-1-M - серии eks-12СС-T-TVX-1(3/1)-M

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Транспозиционная муфта серии eks-12СС-T-TVX-1-М предназначена для соединения трех одножильных кабелей с тремя одножильными кабелями с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом, на напряжение 10 кВ. В соединительных муфтах серии eks-12СС-T-TVX-1-M в отличии от муфт eks-12СС-TVX-1-M дополнительно включены Комплекты для транспозиции экранов и брони eks-1035АА-1, предназначенные для разделения и транспонирования экранов одножильных кабелей с целью минимизации уровня наведенного на экран и броню емкостного тока в кабельной линии большой протяженности.

Таблица для формирования заказа на соединительные транспозиционные муфты

Муфты соединительные eks-12CC-TVX-1-М применяются для одножильных кабелей с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом, на напряжение 10 кВ. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23 на основе этиленпропиленовой резины, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией специального корпуса МСХ-Е, который в процессе монтажа надвигается на болтовой соединитель GPH. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию и исключает протекание компаунда, заливаемого во внутреннюю полость установленной на болтовой соединитель муфты МСХ-Е. Экранирование муфты производится медной луженой сеткой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей в общей сложности 6-ю пружинными кольцами.
Муфта eks-12CC-TVX-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Соединители со срывающейся головкой болта GPH;
2. Корпус муфты МСХ-Е с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная луженая сетка для восстановления экрана кабеля;
6. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
7. Стеклолента ЛСБ (в версиях «нг»);
8. Трубка холодной усадки;
9. Металлическое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей с броней из алюминиевых или стальных проволок, в муфтах с аббревиатурой «W» в наименовании);
10. Армирующий структурный материал «Armor-Wrap»;
11. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ТЭВОКС–ААлШп, ТЭВОКС-ААлБШв, ТЭВОКС-ААлКШп, ТЭВОКС-АШв, ТЭВОКС–АБШп, PARMA ТАСКаП и другие.
