Комплект для транспозиции экранов и брони eks-1035АА-1-M для одножильных кабелей на напряжение до 35 кВ

ПРИМЕНЕНИЕ ТРАНСПОЗИЦИИ ЭКРАНОВ И БРОНИ для одножильных кабелей

При использовании одножильных кабелей для электропередачи переменного тока имеет место отличие в заземлении экрана и/или брони в сравнении с заземлением трёхжильных кабелей. Рассмотрим в чем отличие заземления экранов и брони одножильных кабелей подробнее.

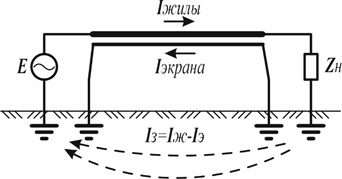

Как известно, при протекании переменного тока по проводнику, в параллельно проложенных проводниках наводится индукционный ток. Если кабель трёхжильный, то суммарная составляющая наведенного тока в таком кабеле равна нулю. Но если кабель одножильный, то наведенный ток в экране и броне кабеля может быть равен току в основной жиле, тогда как сечение экрана в разы меньше. Это может привести к выходу кабеля из строя (по причине нагрева экрана происходит подплавление пластиковых элементов кабеля (оболочка, изоляция)). Электрическая схема действия наведенного тока на экран показана на рисунке 1.

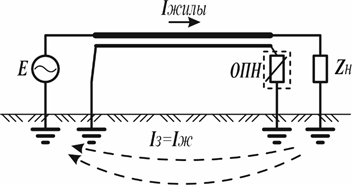

Оптимальной схемой заземления экрана на небольших расстояниях является использование заземления экранов только на одном конце кабеля. При этом на втором конце кабеля должен быть установлен ограничитель перенапряжения (ОПН).

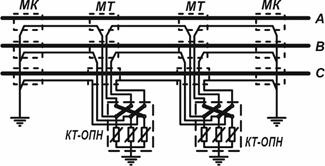

При большой длине кабеля (более 500-1000 м) следует использовать метод транспозиций экранов, показанный на рисунке 3.

МК – Муфта концевая; МТ – Муфта транспозиционная; КТ-ОПН – Коробка транспозиционная с ОПН.

Комплект для транспозиции экранов и брони eks-1035АА-1-M для одножильных кабелей на напряжение до 35 кВ

Комплект для транспозиции экранов и брони eks-1035АА-1 предназначен для разделения и транспонирования экранов одножильных кабелей на напряжение до 35 кВ с целью минимизации уровня, наведённого на экран и броню емкостного тока в кабельной линии большой протяжённости. Шины заземления, входящие в соответствующие комплекты для транспозиции экранов и брони, прижимаются к медным экранам и бронепокровам кабелей пружинными кольцами. С целью исключения пустот под внешней защитной термоусаживаемой трубкой в точке вывода шины заземления за пределы соединительной муфты, внутренняя полость шины заземления и оболочка кабеля по периметру заполняются высокоадгезивным мастичным материалом.

Комплект для транспозиции экранов и брони eks-1035АА-1 соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

Использование комплекта для транспозиции экранов и брони eks-1035АА-1 обеспечивает следующее:

Монтаж соединительной муфты в качестве транспозиционной;
Возможность при расширении или снижении зоны обслуживания произвести изменение схемы заземления экрана без перемонтажа муфт;
Использование блокиратора в конструкции муфты обеспечивает надежную герметизацию муфты;
В случаях выхода из строя экранов одного из кабелей имеется возможность обеспечить изменение схемы заземления экрана без проведения монтажных работ;
Имеется постоянный доступ к экрану кабеля в муфте, что позволяет производить замер тока экрана и жилы без вскрытия муфты.

Сечение жил (мм²)	Количество жил в кабеле	Обозначение для заказа
35-120	1	eks-1035АА-1х35/120
120-240	1	eks-1035АА-1х120/240
300-800	1	eks-1035АА-1х300/800
