Муфта соединительная eks-10CC-ТАС-1х150/240-А-M

Муфты соединительные серий eks-10СС-RE-1-M и eks-10СС-ТАС-1-M для одножильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из сплава ТАС) или этиленпропиленовой резины на напряжение 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

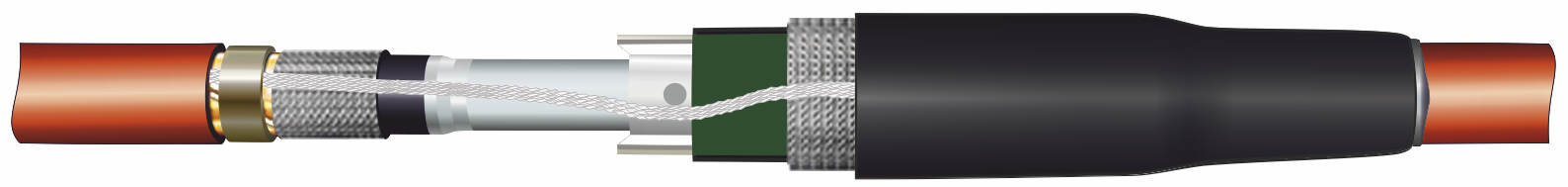

Муфты соединительные серий eks-10СС-RE-1-M и eks-10СС-ТАС-1-M применяются для соединения экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) одножильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил соединяемых кабелей производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией специального корпуса МСХ-Е, который в процессе монтажа надвигается на болтовой соединитель GPH и заполняется полиуретановым компаундом 40G. Экранирование муфты производится медной лужёной сеткой. Входящая в соответствующие комплекты муфт шина заземления прижимается к экранам (в версиях муфт с ленточным экраном или с экраном из сплава ТАС) и/или, в случае кабелей с броней из стальных лент, бронепокровам кабелей пружинными кольцами. В муфтах для кабелей с броней из проволок (алюминиевых или стальных) фиксация и соединение проволочной брони кабелей выполняется с помощью специального конусообразного устройства в комплекте с оцинкованными стягивающими силовыми элементами, обеспечивающего как электрический контакт соединяемых бронепокровов кабелей, так и необходимую прочность на разрыв всей конструкции муфты. В версии муфт для кабелей без брони с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг) в комплект муфты входят пластиковые фиксаторы усиления прочности на растяжение. Внешняя защита муфты обеспечивается применением трубки холодной усадки ТХУ и армирующим структурным материалом «Armor-Wrap».

Муфты серии eks-10СС-RE-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

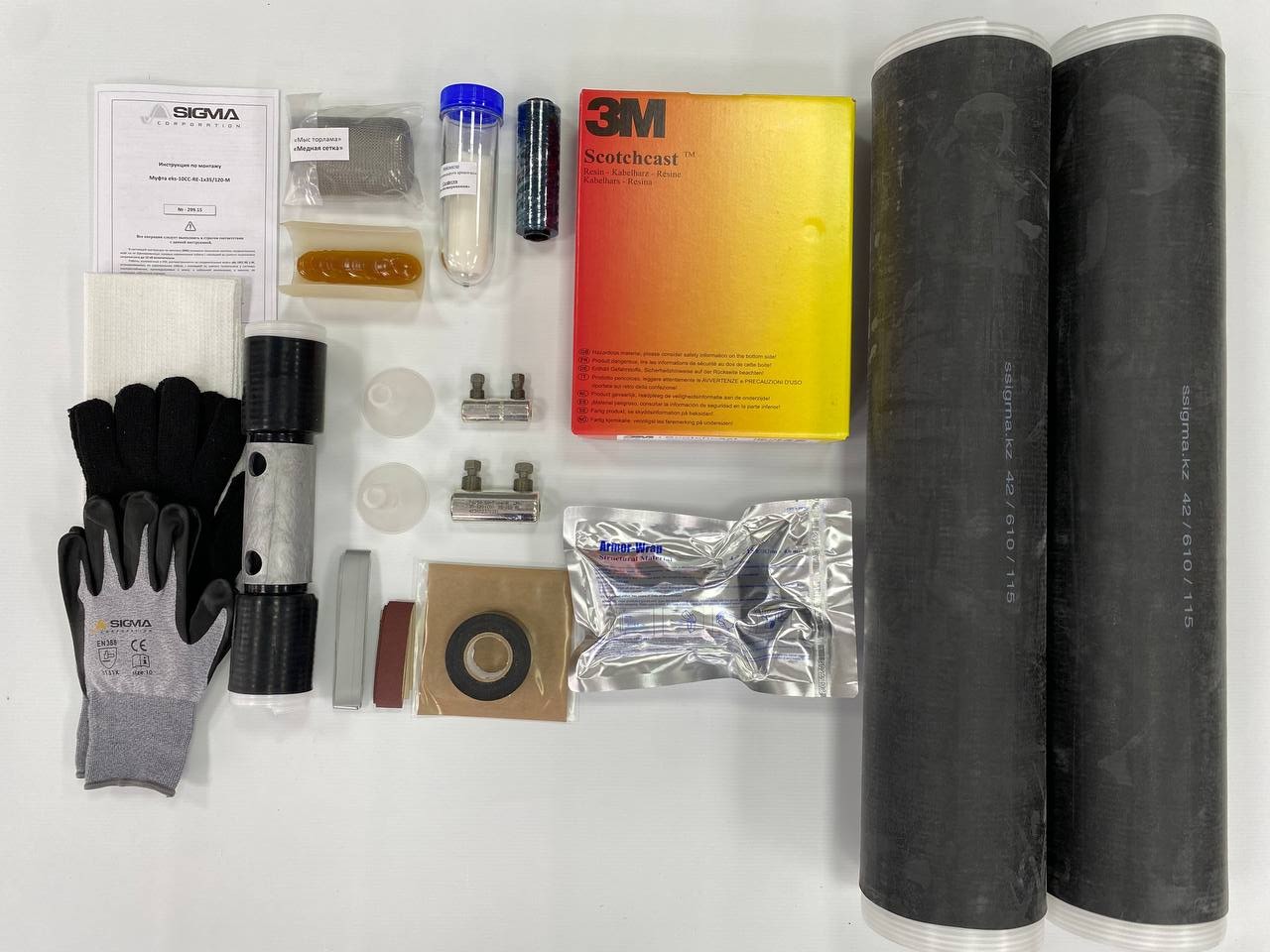

В комплект муфты входят:

1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH;
2. Корпус муфты МСХ-Е с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Комплект для соединения экранов (для кабелей с ленточным экраном или с экраном из сплава ТАС) и/или соединения брони кабелей (для кабелей с броней из стальных лент) с использованием непаяной системы заземления, в которую входят шина заземления и пружинные кольца;
7. Защитная трубка ТХУ;
8. Пластиковое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей без брони, в муфтах с аббревиатурой «ТАС» в наименовании);
9. Металлическое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей с броней из алюминиевых или стальных проволок, в муфтах с аббревиатурой «W» в наименовании);
10. Армирующий структурный материал «Armor-Wrap»;
11. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа муфт для кабелей без брони

Таблица для формирования заказа муфт на бронированные кабели

* В случае необходимости в муфте для соединения трех одножильных кабелей с трехжильным кабелем при оформлении заказа применяется следующая аббревиатура (пример при сечении жилы 50/120 мм²): eks-10CC-RE-1/3х35/120-M (отличие в наименовании выделено жирным шрифтом). В этом случае комплект муфты содержит материалы на три фазы. Дополнительно в комплект муфты входит термоусаживаемая перчатка и три термоусаживаемые жильные трубки.

Таблица для формирования заказа на муфты для соединения трёх одножильных кабелей с трёхжильным кабелем

Примечания:

• Комплекты муфт для сечений в диапазоне 800-1200 мм2 поставляются по запросу;
• При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура «нг-LS». Пример наименования: «eks-10CC-RE-1х35/120-нг-LS-M»;
• В комплект муфты для одножильного кабеля входят материалы для одной фазы.
