Муфта соединительная eks-245EHC-1x1600-гм

Муфта соединительная eks-245ЕНС для силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 220 кВ

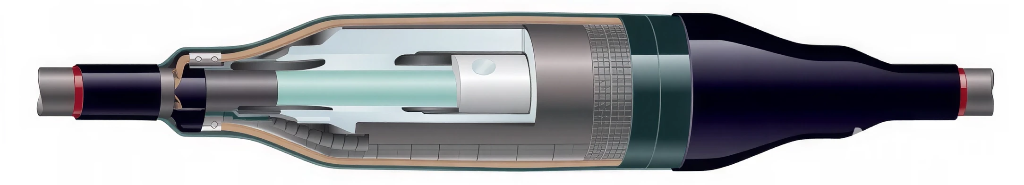

Муфта соединительная eks-245ЕНС применяется для кабелей с изоляцией из сшитого полиэтилена на напряжение 220 кВ. На предварительно зачищенные жилы кабеля надвигается корпус тела муфты из EPDM резины. Токоведущие жилы кабеля соединяются гильзами под опрессовку. На место соединения жил устанавливается гильза выравнивания поверхностной напряженности электрического поля (клетка Фарадея). После установки резинового тела муфты на место соединения токоведущих жил кабеля на торцы тела наматывается влагозащитная мастичная лента для создания плавного перехода с тела муфты на поверхность кабеля. Полупроводящий слой восстанавливается намоткой специальной полупроводящей ленты. Экран кабеля восстанавливается намоткой медной луженой сетки, фиксируя её края на экранах кабеля с помощью пружин постоянного давления и соединяя проволочный экран кабеля болтовыми соединителями. Герметизация муфты осуществляется намоткой на сросток мастичной ленты и усадкой термоусаживаемых трубок. В комплект соединительной муфты входит кожух защитный полимерный огнестойкий для защиты от внешних механических воздействий, внешнего воздействия пламени и раскаленных продуктов горения на муфту, а также для локализации огневого, теплового и взрывного воздействия на окружающую среду муфтой при выходе её из строя или при электрическом пробое муфты. В защитный кожух интегрирован электронный маркер для метки и последующего поиска смонтированной муфты.

Муфта eks-245ЕНС соответствует требованиям ГОСТ Р МЭК 62067 – 2011, IEC 62067.

В комплект муфты входят:

1. Гильзы под опрессовку для соединения токоведущих жил кабеля;
2. Гильза выравнивания поверхностной напряженности электрического поля (клетка Фарадея);
3. Корпус тела муфты из EPDM резины;
4. Специальные ленты и мастики;
5. Медная луженая сетка для восстановления экрана кабеля;
6. Кожух защитный с интегрированным электронным маркером;
7. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвПг, АПвПг, ПвП2г, АПвП2г, ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) и другие.
