Муфта соединительная eks-12CKaT-TVX-3х185/300-А-нг-LS-М

Муфты соединительные серии eks-12СКаТ-TVX-3-М для трёхжильных кабелей с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной не стекающим составом на напряжение 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

• Монтаж муфты может производиться в котловане, длина которого не превышает длины муфты
• Высокоэффективны для тяжелых условий эксплуатации (заболоченность, вечная мерзлота и т. п.)
• Возможность монтажа муфты без разрыва кабеля (например, когда повреждена одна жила кабеля)

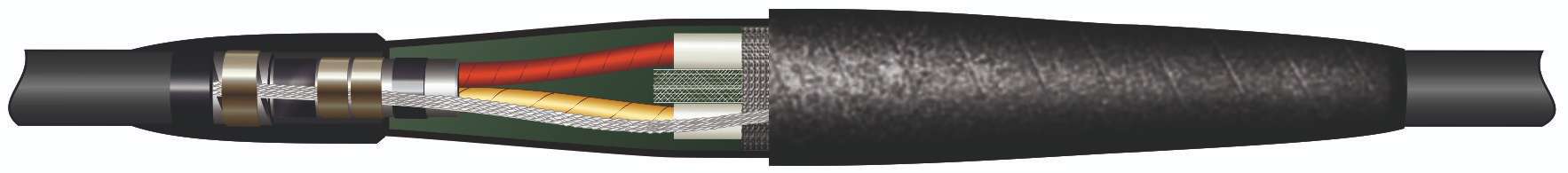

Муфта соединительная с безогневой технологией монтажа eks-12CКаТ-TVX-3-М (eks-12CКаТ-нг-TVX-3-М - версия в исполнении «не поддерживающий горение») применяется для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом, на напряжение 10 кВ. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Межжильное пространство, а также пространство между жилами и оболочкой (корешки соединяемых кабелей), заполняются полиуретановым компаундом 40G, который обеспечивает герметизацию соединяемых жил, а также необходимую прочность муфты к ударным токам короткого замыкания. Экранирование муфты производится медной лужёной сеткой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей 6-ю пружинными кольцами. Герметизация муфты производится с помощью лент 2229 и VM. Наружная защита муфты от механических повреждений обеспечивается структурным материалом «Armor-Wrap».
Муфты серии eks-12CКаТ-TVX-3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH;
2. Специальные ленты и мастики;
3. Полиуретановый компаунд 40G;
4. Медная лужёная сетка для восстановления экрана кабеля;
5. Стеклолента ЛСБ (только в версиях «нг»);
6. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
7. Структурный материал «Armor-Wrap»;
8. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• возможность монтажа муфты без разрыва кабеля;
• возможность монтажа в условиях ограниченного размера котлована;
• не требуется обработка межжильного пространства в корешке кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ТЭВОКС-ААлШп, ТЭВОКС-ААлБШв, ТЭВОКС-ААлКШп, ТЭВОКС-АШв, ТЭВОКС-АБШп, PARMA и другие.

Таблица для формирования заказа
