Муфта соединительная eks-1СЛХ-4х150/240-ВЛ-M

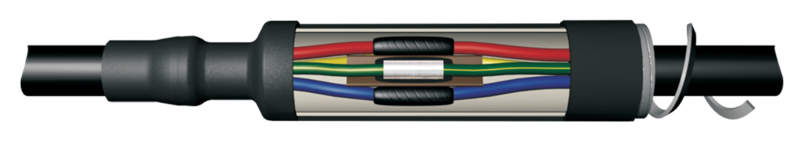

Муфты соединительные eks-1СЛХ-В-М и eks-1СЛХ-ВЛ-М для трёх и четырёхжильных кабелей с полиэтиленовой или ПВХ изоляцией на напряжение до 1 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты соединительные с использованием трубки холодной усадки eks-1СЛХ-В-М и eks-1СЛХ-ВЛ-М применяются для кабелей с пластмассовой оболочкой, с полиэтиленовой или ПВХ изоляцией на напряжение до 1 кВ. В муфте для бронированного кабеля шина заземления оснащена блокиратором и прижимается к бронепокрову кабеля пружинными кольцами.

Место соединения жил изолируется резиновой лентой 2228 и стеклотекстолитовыми вкладышами в виде крестовины. Для восстановления оболочки кабеля на соединенные изолированные жилы надвигается резиновая трубка холодной усадки, которая в заводских условиях натянута на удаляемый пластиковый корд. При вытягивании пластикового корда происходит мгновенная усадка резиновой трубки на поверхность кабеля, обеспечивая долговечное уплотнение.

Муфты eks-1СЛХ-В-М и eks-1СЛХ-ВЛ-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные соединители со срывающейся головкой болта производства GPH;
2. Изоляционная и мастичная ленты;
3. Межфазная распорка;
4. Трубка холодной усадки (ТХУ);
5. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• подача напряжения сразу после монтажа.

Тип кабеля: ВВГ, АВВГ, ПВГ, АПВГ, ПвВГ, АПвВГ и другие.

Таблица для формирования заказа
