Муфта соединительная eks-01CT-1х185/400-СЛ-M

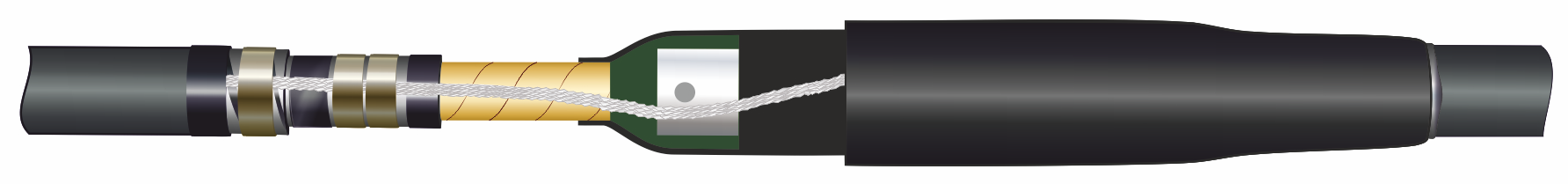

Муфты соединительные eks-01СC-1-СЛ-М и eks-01СТ-1-СЛ-М для одножильных кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты соединительные eks-01СC-1-СЛ-М и eks-01СТ-1-СЛ-М применяются для одножильных кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение до 1 кВ. Для соединения жил в комплект муфты входит гальванически лужёный болтовой соединитель торговой марки GPH, выполненный из высокопрочного алюминиевого сплава. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23. На установленный соединитель надвигается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты в заводских условиях, что обеспечивает необходимую герметизацию при установке на соединяемые жилы и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей в общей сложности 6-ю пружинными кольцами.

Герметизация в муфтах серии eks-01СC-1-СЛ-М производится с помощью трубки холодной усадки.

Герметизация в муфтах серии eks-01СТ-1-СЛ-М производится с помощью ленты VM101.

Наружная защита муфты от механических повреждений обеспечивается структурным материалом «Armour Tape». Муфты eks-01СC-1-СЛ-М и eks-01СТ-1-СЛ-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Болтовые соединители производства GPH (в комплектах муфт, наименование которых заканчивается на букву «М»);
2. Корпус муфты МСХ с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Комплект для соединения оболочек с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
6. Трубка холодной усадки (только в муфтах серии eks-01СC-1-СЛ-М);
7. Структурный материал «Armour Tape»;
8. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа
