Муфта соединительная eks-92-MC-3х35/120-М

Муфта соединительная eks-92-МС для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ

НАДЁЖНАЯ ТЕРМОУСАЖИВАЕМАЯ МУФТА

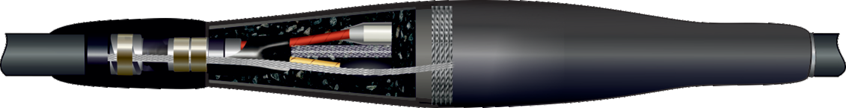

Муфта соединительная термоусаживаемая eks-92-МС применяется для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. На жилы усаживаются маслостойкие термоусаживаемые трубки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной мастичной лентой, которая наматывается под термоусаживаемую перчатку (межжильное пространство в корешке кабеля также заполняется специальной мастичной лентой). Соединение жил кабеля производится болтовым соединителем GPH. Снятие напряженности электрического поля в месте соединения жил обеспечивается применением мастичной ленты с высокой диэлектрической проницаемостью. Восстановление изоляции обеспечивается установкой толстостенной термоусаживаемой трубки с клеевым подслоем. Внутренняя полость муфты заполняется межфазным пластичным заполнителем. Экранирование муфты производится медной луженой сеткой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей пружинными кольцами. Шина заземления имеет боковой отвод, оборачиваемый вокруг оболочки кабеля, для увеличения площади контакта с оболочкой кабеля и уменьшения контактного сопротивления. Механическая защита и герметизация муфты обеспечивается применением защитных внутренней и наружной термоусаживаемых трубок.

Муфта eks-92-МС соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

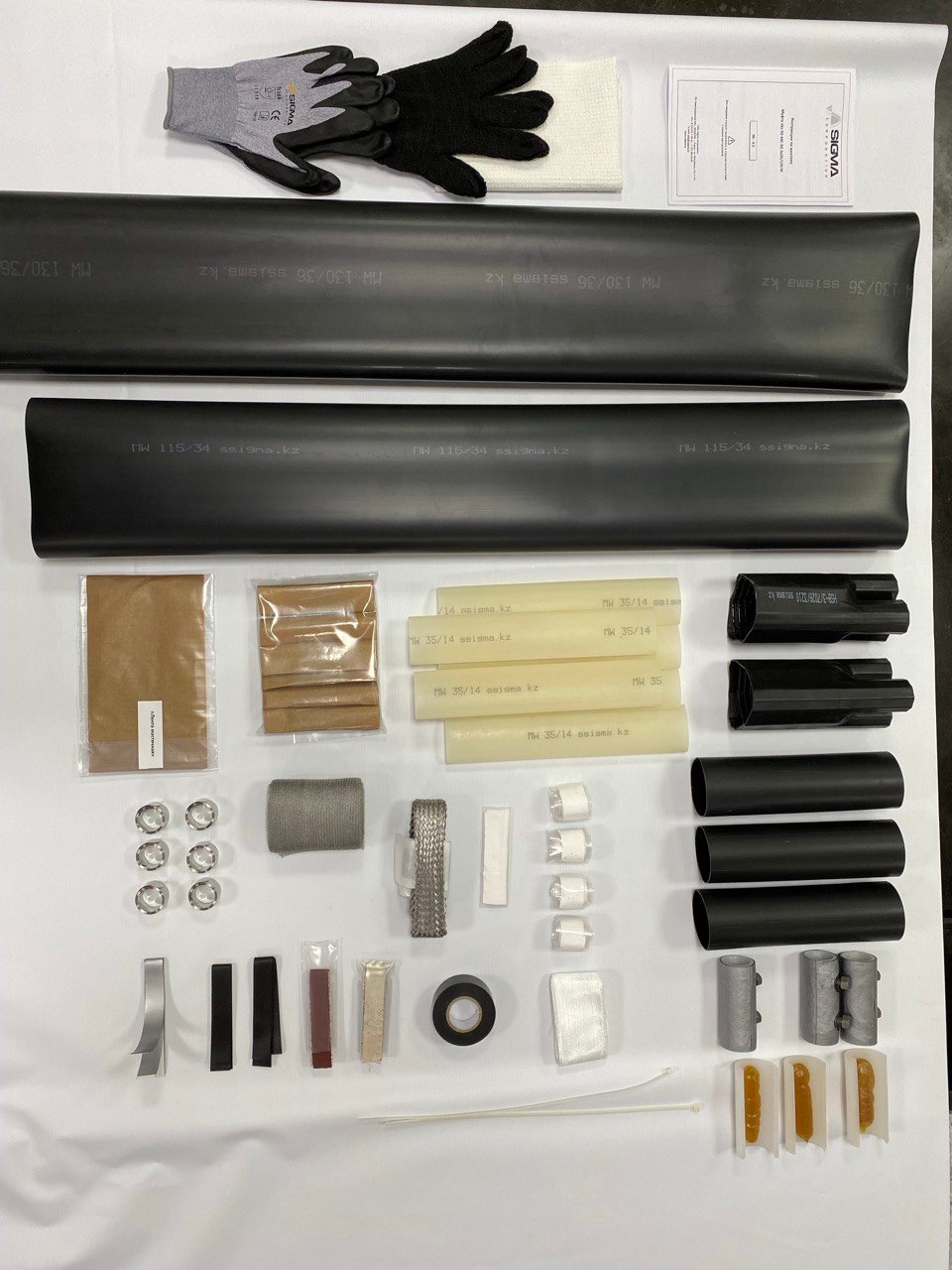

В комплект муфты входят:

1. Универсальные изолированные соединители со срывающейся головкой болта GPH;
2. Специальные ленты и мастики;
3. Термоусаживаемые жильные и защитные трубки, термоусаживаемые перчатки;
4. Межфазный пластичный заполнитель;
5. Медная луженая сетка для восстановления экрана кабеля;
6. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• Высокая диэлектрическая прочность на срезе оболочки кабеля и в месте соединения жил;
• Надежный контакт, соизмеримый с технологией пайки и исключающий нагрев в точке соединения шины заземления с металлической оболочкой кабеля. В основе высокой надежности описываемого соединения – специальная конструкция усиленной заземляющей гибкой шины, конструктивной особенностью которой является ответвляющий боковой отвод на торцевых участках заземляющего поводка для увеличения площади соприкосновения с металлической оболочкой кабеля. Применение заземляющей шины данной конструкции также обеспечивает одновременное соединение и бронепокровов кабелей.
• Подача напряжения сразу после монтажа.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа
