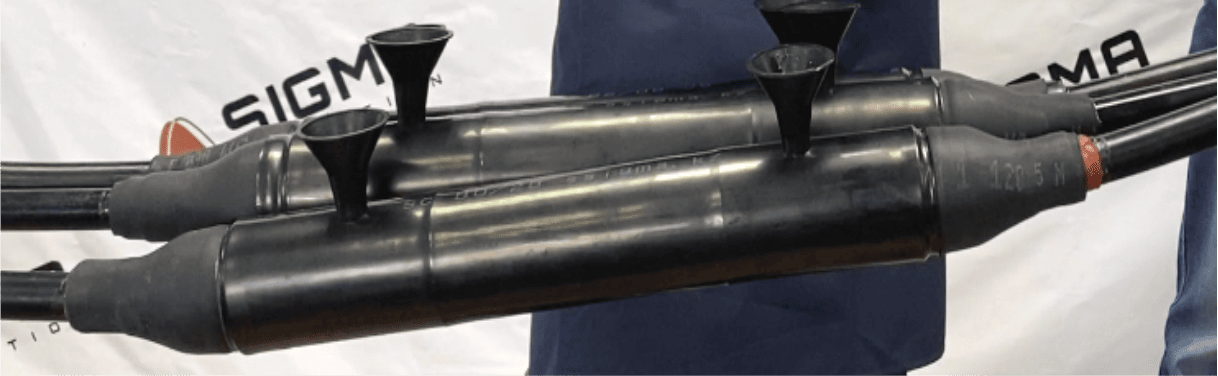

Муфта соединительная eks-42CKaTT-3х50/120-СЛ-А-М

Муфта соединительная eks-42СКаТT-3-СЛ-M для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 35 кВ

КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)

Муфта соединительная eks-42СКаТT-3-СЛ-М применяется для соединения трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, с бронёй или без брони, на напряжение 35 кВ. Для соединения жил в комплект муфты входят гальванически лужёные болтовые соединители торговой марки GPH, выполненные из высокопрочного алюминиевого сплава, и латунными болтами. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Выравнивание напряжённости электрического поля в месте соединения жил обеспечивается применением специального корпуса холодноусаживаемой муфты МСХ-Е, который надвигается на болтовой соединитель и заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на соединяемые жилы и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ-Е. Полупроводящий слой жил кабелей восстанавливается с помощью двухслойной термоусаживаемой трубки, которая усаживается поверх муфты МСХ-Е. Для экранирования применяется чулок из луженой медной сетки. Поводок заземления для соединения бронепокровов кабелей входит в соответствующие комплекты муфт. Межжильное пространство заполняется мастичным термоплавким заполнителем. Внешняя защита муфты обеспечивается комбинированным применением толстостенных термоусаживаемых трубок и герметизирующих лент с последующим армированием структурным материалом «Armor-Wrap».
Муфта eks-42СКаТT-3-СЛ-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Соединители со срывающейся головкой болта производства GPH;
2. Корпуса муфты МСХ с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Комплект для соединения металлических оболочек кабелей;
7. Комплект для соединения брони кабелей (только для кабелей, бронированных стальной лентой);
8. Изоляционные (включая двухслойную) и защитные термоусаживаемые трубки;
9. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• простота монтажа;
• высокая степень надёжности;
• подача напряжения сразу после монтажа.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа

Примечание:

• Комплекты муфт для кабеля с проволочной бронёй заказываются отдельно.
