Муфта соединительная 10СТп-3х150/240-СЛ-сб

Муфта соединительная 10СТп для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ

БЮДЖЕТНАЯ ТЕРМОУСАЖИВАЕМАЯ МУФТА

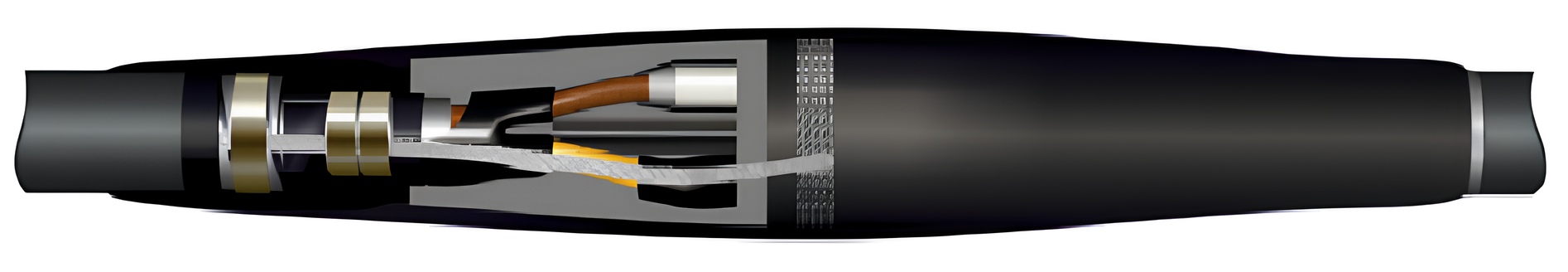

Муфта соединительная термоусаживаемая 10СТп применяется для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. На жилы усаживаются маслостойкие термоусаживаемые трубки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, межжильное пространство в корешке кабеля заполняется специальной мастичной лентой со свойствами выравнивания напряженности электрического поля. Соединения токоведущих жил кабеля производится болтовыми соединителями, на которые дополнительно усаживаются толстостенные термоусаживаемая трубка с клеевым подслоем. Внутренняя полость муфты заполняется межфазным пластичным заполнителем. Экранирование муфты производится алюминиевой фольгой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей 6-ю пружинными кольцами. Шина заземления имеет боковой отвод, оборачиваемый вокруг оболочки кабеля, для увеличения площади контакта с оболочкой кабеля и уменьшения контактного сопротивления.   Механическая защита и герметизация муфты обеспечивается применением защитных внутренней и наружной термоусаживаемых трубок.

Муфта 10СТп соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные соединители со срывающейся головкой болта;
2. Специальные ленты и мастики;
3. Термоусаживаемые жильные и защитные трубки, термоусаживаемые перчатки;
4. Межфазный пластичный заполнитель;
5. Алюминиевая фольга для восстановления экрана кабеля;
6. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• высокая диэлектрическая прочность на срезе оболочки кабеля и в месте соединения жил;
• надежный контакт, соизмеримый с технологией пайки и исключающий нагрев в точке соединения шины заземления с металлической оболочкой кабеля. В основе высокой надежности описываемого соединения – специальная конструкция усиленной заземляющей гибкой шины, конструктивной особенностью которой является ответвляющий боковой отвод на торцевых участках заземляющего поводка для увеличения площади соприкосновения с металлической оболочкой кабеля. Применение заземляющей шины данной конструкции также обеспечивает одновременное соединение и бронепокровов кабелей;
• подача напряжения сразу после монтажа.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа
