Муфты соединительные серий eks-42СH-RE-3-M и eks-42СH-RE-ТАС-3-М для трёхжильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из сплава ТАС) или этиленпропиленовой резины, на напряжение 35 кВ
КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)

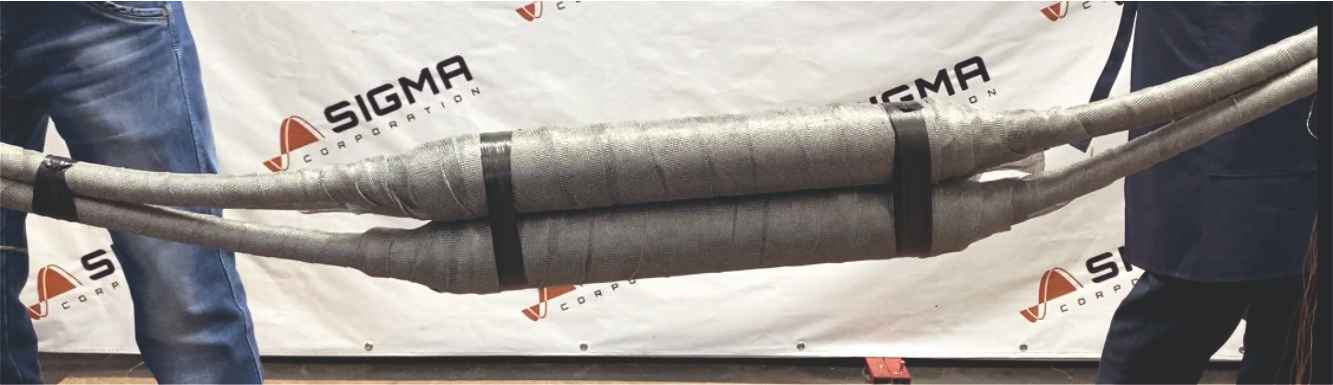

Муфты соединительные серий eks-42СH-RE-3-M и eks-42СH-RE-ТАС-3-М применяются для соединения трёхжильных экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) кабелей с изоляцией из сшитого полиэтилена, с ПВХ оболочкой, с бронёй или без брони, на напряжение 35 кВ. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил соединяемых кабелей и на соединителях производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Необходимая диэлектрическая прочность в месте соединения жил обеспечивается применением специального корпуса холодноусаживаемой муфты МСХ-Е, который надвигается на болтовой соединитель GPH и заполняется полиуретановым компаундом 40G. Полупроводящий слой жил кабелей восстанавливается с помощью двухслойной термоусаживаемой трубки, которая усаживается поверх муфты МСХ-Е. Для экранирования применяется чулок из луженой медной сетки. Поводок заземления для соединения бронепокровов кабелей входит в соответствующие комплекты муфт. Межжильное пространство заполняется мастичным термоплавким заполнителем. Входящая в соответствующие комплекты муфт шина заземления прижимается к экранам (в версиях муфт с ленточным экраном или с экраном из сплава ТАС) и/или, в случае кабелей с броней из стальных лент, бронепокровам кабелей пружинными кольцами. В муфтах для кабелей с броней из проволок (алюминиевых или стальных) фиксация и соединение проволочной брони кабелей выполняется с помощью специального конусообразного устройства в комплекте с оцинкованными стягивающими силовыми элементами, обеспечивающего как электрический контакт соединяемых бронепокровов кабелей, так и необходимую прочность на разрыв всей конструкции муфты. В версии муфт для кабелей без брони с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг) в комплект муфты входят пластиковые фиксаторы усиления прочности на растяжение. Внешняя защита муфты обеспечивается комбинированным применением толстостенных термоусаживаемых трубок и герметизирующих лент, с последующим армированием структурным материалом «Armor-Wrap».
Муфты серий eks-42СH-RE-3-М и eks-42СH-RE-ТАС-3- М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

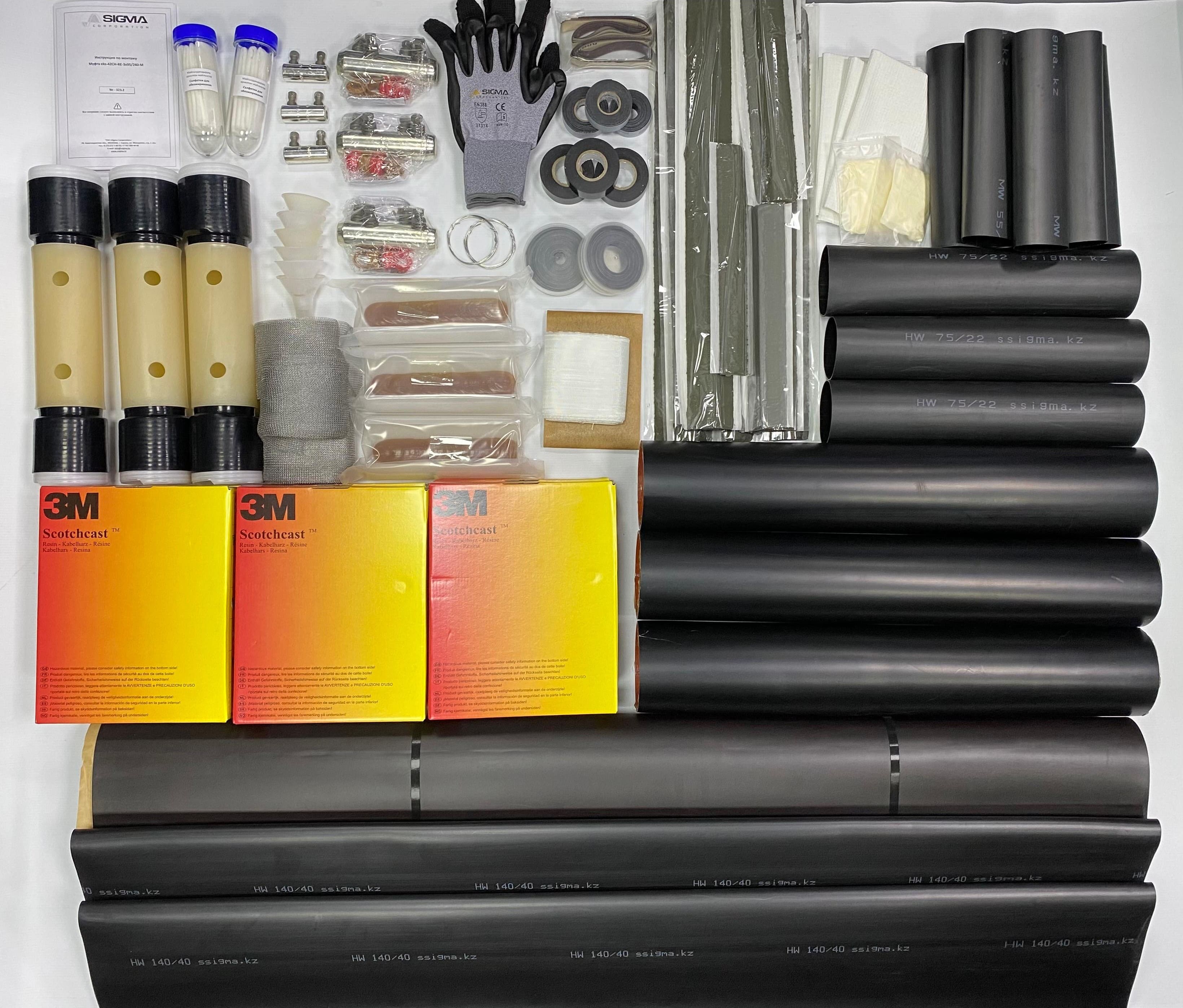

В комплект муфты входят:
- Соединители со срывающейся головкой болта производства GPH;
- Корпуса муфт МСХ с предустановленными трубками холодной усадки;
- Двухкомпонентный компаунд 40G;
- Специальные ленты и мастики;
- Медная лужёная сетка для восстановления экранов жил кабеля;
- Комплект для соединения экранов (для кабелей с ленточным экраном или с экраном из сплава ТАС) и/или соединения брони кабелей (для кабелей с броней из стальных лент) с использованием непаяной системы заземления, в которую входят шина заземления и пружинные кольца;
- Изоляционные (включая двухслойную) и защитные термоусаживаемые трубки;
- Структурный материал «Armor-Wrap»;
- Защитные перчатки с полиуретановым покрытием.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.
Таблица для формирования заказа
Сечение жил (мм²) | Обозначение муфт для кабелей без брони | Обозначение муфт для бронированных кабелей | ||
с экраном из медных проволок | с ленточным экраном или экраном из стренг алюминиевого сплава ТАС | с экраном из медных проволок и с бронёй из стальных лент | с лент. экраном или экр. из стренг алюм. сплава ТАС и с бронёй из алюм-вых или стальных проволок | |
35-50 | eks-42CH-RE-3х35/50-M | eks-42CH-RE-ТАС-3х35/50-M | eks-42CH-RE-3х35/50-А-M | eks-42CH-RE-ТАС-3х35/50-W-M |
50-120 | eks-42CH-RE-3х50/120-M | eks-42CH-RE-ТАС-3х50/120-M | eks-42CH-RE-3х50/120-А-M | eks-42CH-RE-ТАС-3х50/120-W-M |
120-240 | eks-42CH-RE-3х120/240-M | eks-42CH-RE-ТАС-3х120/240-M | eks-42CH-RE-3х120/240-А-M | eks-42CH-RE-ТАС-3х120/240-W-M |
185-400 | eks-42CH-RE-3х185/400-M | eks-42CH-RE-ТАС-3х185/400-M | eks-42CH-RE-3х185/400-А-M | eks-42CH-RE-ТАС-3х185/400-W-M |
Примечания:
- При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура «нг-LS».
Пример наименования: «eks-42СH-RE-3х50/120-нг-LS-M»; - При формирование заказа на муфты для кабелей с другим конструктивным сочетанием элементов кабеля необходимо руководствоваться следующими аббревиатурами:
1) по умолчанию муфта предназначена для кабелей с медным проволочным экраном; 2) ТАС – экран из стренг алюминиевого сплава ТАС; 3) А – броня из стальных лент;
4) W- броня из алюминиевых или стальных проволок. Пример наименования при формировании заказа на муфту для кабеля с медным проволочным экраном с бронёй из стальных или алюминиевых проволок: «eks-42СH-RE-3x50/120-W-M».
