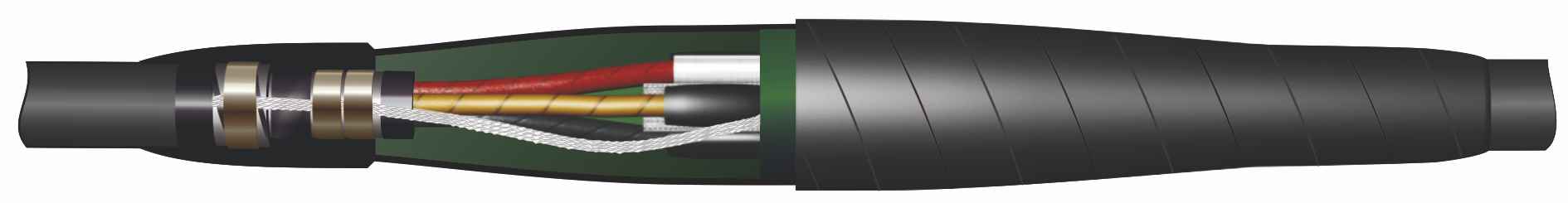

Муфта соединительная eks-01CKaT-4х16/50-В-М

Муфта соединительная eks-01СКаТ-М для трёх и четырёхжильных кабелей на напряжение до 1кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

РЕКОМЕНДОВАНА К ПРИМЕНЕНИЮ ПРИ ЭКСПЛУАТАЦИИ В ТЯЖЁЛЫХ УСЛОВИЯХ (заболоченная, агрессивная среда и т.п.)

Муфта соединительная версии eks-01CКаТ-СЛ-М применяется для бронированных кабелей с металлической оболочкой, с бумажной пропитанной изоляцией, на напряжение до 1 кВ. Муфты соединительные версий eks-01CКаТ-В-М и eks-01CКаТ-ВЛ-М применяются для кабелей с пластиковой оболочкой (версия eks-01CКаТ-ВЛ-М для кабелей с броней из стальных лент), с пластиковой изоляцией, на напряжение до 1 кВ. Болтовые соединители обматываются лентой 2228 и разделяются межфазной распоркой. Шина заземления, входящая в комплекты муфт версий eks-01CКаТ-СЛ-В-М и eks-01CКаТ-ВЛ-М оснащена блокираторами и прижимается к металлическим оболочкам и бронепокровам соединяемых кабелей пружинными кольцами. Всё внутреннее пространство муфты, включая межжильное пространство и место соединения шины заземления с оболочками и бронепокровами соединяемых кабелей, заполняется полиуретановым компаундом 40G. Полимеризованный компаунд обеспечивает герметизацию и механическую прочность муфты и выполняет, в том числе, функцию оболочки муфты.

Муфты серий eks-01CКаТ-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Болтовые соединители производства GPH;
2. Герметизирующая мастика;
3. Полиуретановый компаунд 40G;
4. Комплект для соединения оболочек с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца (входит в комплектацию муфт версий eks-01CКаТ-СЛ-В-М и eks-01CКаТ-ВЛ-М).

Технологические особенности:

• безогневая технология монтажа;
• подача напряжения сразу после монтажа;
• возможность монтажа муфты без разрыва кабеля;
• возможность монтажа в условиях ограниченного размера котлована (длина котлована может не превышать длины муфты);
• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

А также: ВВГ, АВВГ, ПВГ, АПвВГ, ПвВГ, АПвБбШв, ПвБбШв, АПвВнг(А)LS, ПвВнг(А)-LS, АПвБбШнг(А)-LS, ПвБбШнг(А)-LS, АПвБбШп, ПвБбШп, АПвБб Шпг и другие.

Таблица для формирования заказа
