Муфта соединительная eks-42CKaTT-1х50/120-СЛ-М

Муфта соединительная eks-42СКаТT-1-СЛ-M для одножильных кабелей с бумажной пропитанной изоляцией на напряжение 35 кВ

КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)

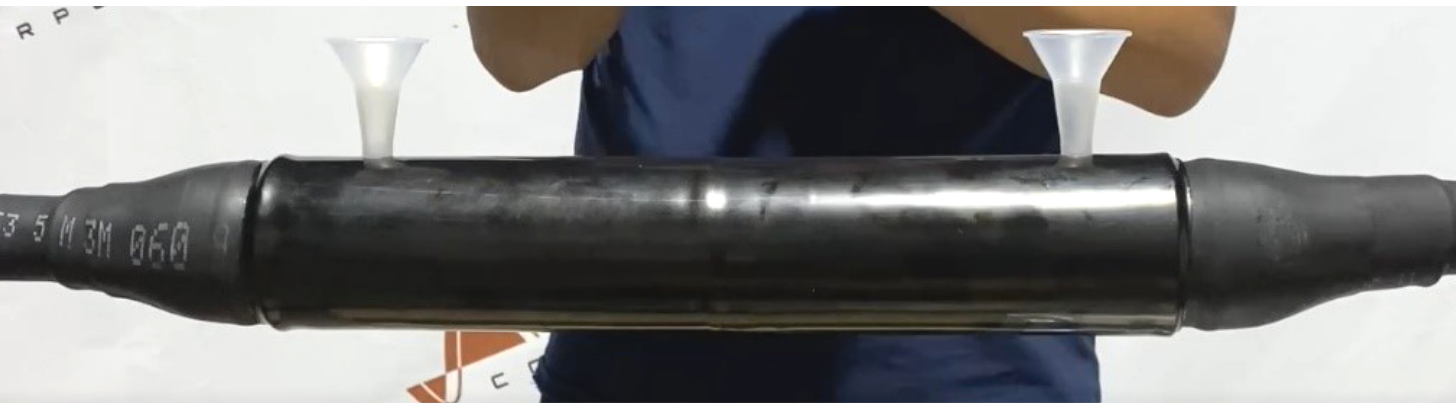

Муфта соединительная eks-42СКаТT-1-СЛ-М применяется для соединения одножильных кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, с бронёй или без брони, на напряжение 35 кВ. Для соединения жил в комплект муфты входит гальванически лужёный болтовой соединитель торговой марки GPH, выполненный из высокопрочного алюминиевого сплава и латунными винтами. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Выравнивание напряжённости электрического поля в месте соединения жил обеспечивается применением специального корпуса холодноусаживаемой муфты МСХ-Е, который надвигается на болтовой соединитель и заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на соединяемые жилы и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ-Е. Полупроводящий слой жил кабелей восстанавливается с помощью двухслойной термоусаживаемой трубки, которая усаживается поверх муфты МСХ-Е. Для экранирования применяется медная луженая сетка. Поводок заземления для соединения бронепокровов кабелей входит в соответствующие комплекты муфт. Внешняя защита муфты обеспечивается применением толстостенной термоусаживаемой трубки.
Муфта eks-42СКаТT-1-СЛ-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.


В комплект муфты входят:

1. Соединители со срывающейся головкой болта производства GPH;
2. Корпус муфты МСХ с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Комплект для соединения металлических оболочек кабелей;
7. Комплект для соединения брони кабелей (только для кабелей, бронированных стальной лентой);
8. Изоляционные и защитная термоусаживаемые трубки;
9. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• простота монтажа;
• высокая степень надёжности;
• подача напряжения сразу после монтажа.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа

Примечание:

• В комплект муфты для одножильного кабеля входят материалы для одной фазы.

* В случае необходимости в муфте для соединения трёх одножильных кабелей с трёхжильным кабелем при оформлении заказа применяется следующая аббревиатура (пример при сечении жилы 50/120 мм²): eks-42СКаТТ-1/3х50/120-M (отличие в наименовании выделено жирным шрифтом). В этом случае комплект муфты содержит материалы на три фазы. Дополнительно в комплект муфты входит термоусаживаемая перчатка и три термоусаживаемые жильные трубки.
Для кабелей с ленточной бронёй (eks-42СКаТТ-1/3х50/120-А-M) предусмотрен соответствующий набор для восстановления электрической целостности бронепокровов соединяемых кабелей.

Таблица для формирования заказа на муфты для соединения трёх одножильных кабелей с трёхжильным кабелем
