Муфта соединительная eks-01СЛХ-S-3х70-КГ-гм

Муфты соединительные eks-01СЛХ-КГ и eks-01СЛХ-S-КГ для гибких кабелей с резиновой изоляцией на напряжение 1 и 1,14 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты соединительные с безогневой технологией монтажа eks-01СЛХ-КГ применяются для гибких кабелей с резиновой изоляцией на напряжение до 1 кВ, муфты eks-01СЛХ-S-КГ – на напряжение 1,14 кВ. Соединение жил производится гильзами под опрессовку (в комплектах, наименование которых заканчивается на «гм») или пайкой. Восстановление изоляции на соединении жил производится намоткой ленты 23. В муфтах серии eks-01СЛХ-S-КГ восстановление экрана по жиле производится медной луженой сеткой, выполненной в виде чулка, который предварительно продевается на каждую жилу кабеля. После установки медной сетки на место соединения жил кабеля концы чулка стягиваются до среза экрана. Контакт медной сетки с экраном жил кабеля обеспечивается применением самовулканизирующейся ленты 23. Применение стекловолоконной ленты 45 улучшает продольную нагрузку на разрыв муфты. Перед установкой защитной трубки холодной усадки (ТХУ), выполняющей функцию оболочки, сросток обматывается резиновой лентой 2228, выравнивая его по диаметру. Наружная защитная ТХУ устанавливается на сросток с заходом на оболочки соединяемых кабелей. Стыки ТХУ с оболочкой кабеля выравниваются по диаметру самовулканизирующейся лентой 23 и герметизирующей лентой VM, обеспечивая плавный переход между оболочкой кабеля и муфтой. Поверх на сросток наматывается износостойкая ПВХ лента.
Муфты eks-01СЛХ-КГ и eks-01СЛХ-S-КГ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

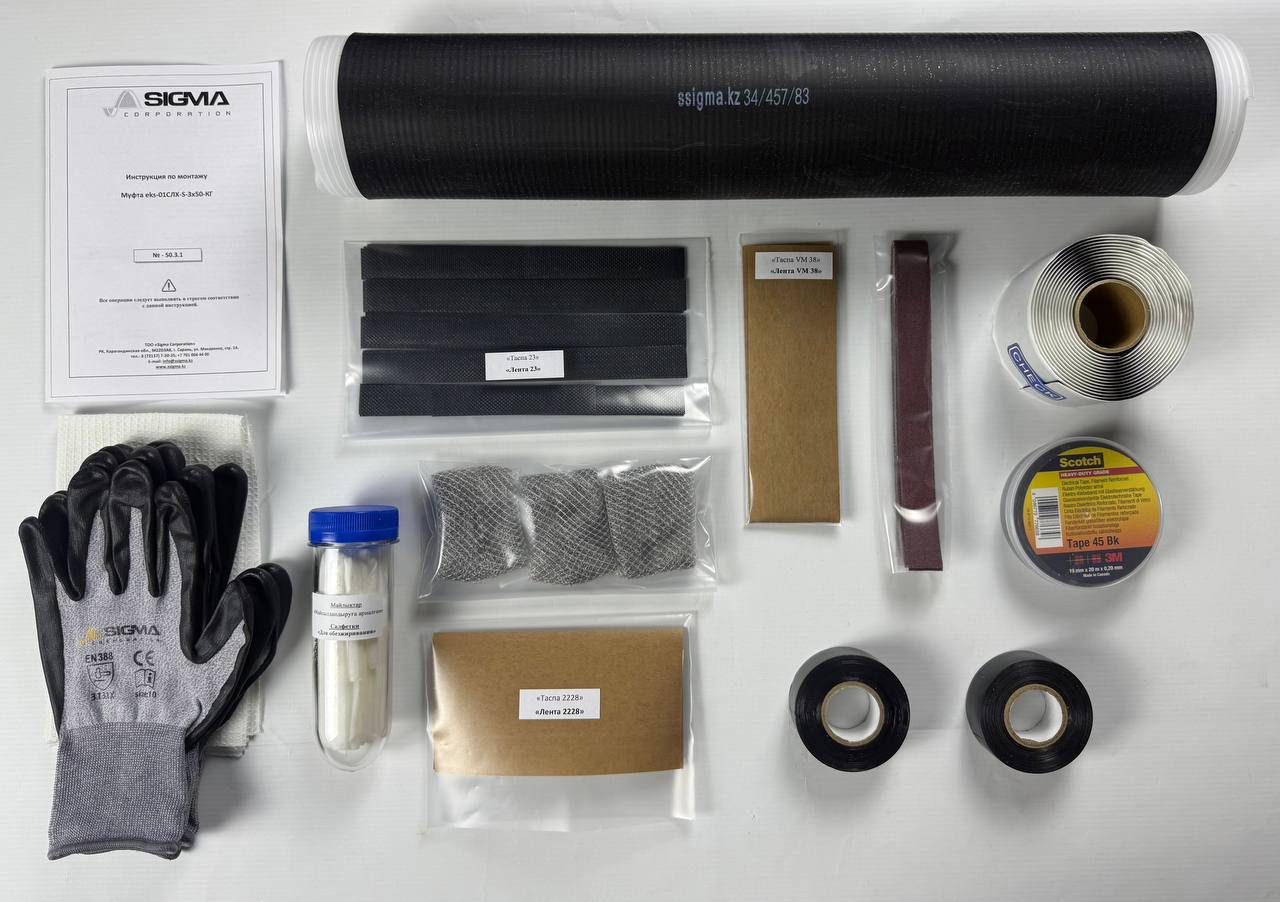

В комплект муфты входят:

1. Лужёные медные гильзы под опрессовку (в комплектах, наименование которых заканчивается на «гм»);
2. Медная луженая сетка для восстановления экрана кабеля (в муфтах eks-01СЛХ-S-КГ);
3. Стекловолоконная лента 45 для улучшения продольной нагрузки на разрыв;
4. Защитная трубка холодной усадки (ТХУ);
5. Специальные ленты и мастики;
6. Защитные перчатки с полиуретановым покрытием.

Тип кабеля (муфты eks-01СЛХ-КГ): КГ, КГ-Т, КГ-ХЛ и другие.

Тип кабеля (муфты eks-01СЛХ-S-КГ): КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ, КГЭПШ, КГЭПШТ, КОГРЭШ, КОГРВЭШ, КГЭС, КГЭУ, КГПЭУ и
другие.

Таблица для формирования заказа

Примечание:

• При заказе муфт с гильзами под опрессовку, к наименованию муфты добавляется аббревиатура «гм», а также указывается требуемое сечение медных гильз.
  Пример наименования муфты для кабеля типа КГЭШ с сечением основных токопроводящих жил 70 мм²: «eks-01СЛХ-S-4х70-КГ-гм».
