Муфта соединительная eks-6CKaT-3х50/95-КГ

Муфта соединительная eks-6CKaT-КГ для трёхжильных кабелей с резиновой изоляцией на напряжение 6 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфта соединительная с безогневой технологией монтажа eks-6СКаТ-КГ применяется для гибких кабелей с резиновой изоляцией, на напряжение 6 кВ. Соединение жил производится гильзами под опрессовку или пайкой. На каждой жиле сростка на участок соединения надвигается жильная мини-муфта, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы мини-муфты в заводских условиях, что обеспечивает необходимую герметизацию после усадки. Полупроводящий слой жил кабеля восстанавливается с помощью ленты 13. Заливка резинового компаунда 2131 производится в эластичный пластиковый корпус, который после полимеризации компаунда удаляется. Компаунд превращается в оболочку муфты на кабеле, обеспечивая необходимую механическую прочность на истирание и разрыв, а также обеспечивает достаточную гибкость, что позволяет беспрепятственно наматывать кабель на барабан.

Муфта eks-6СКаТ-КГ соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

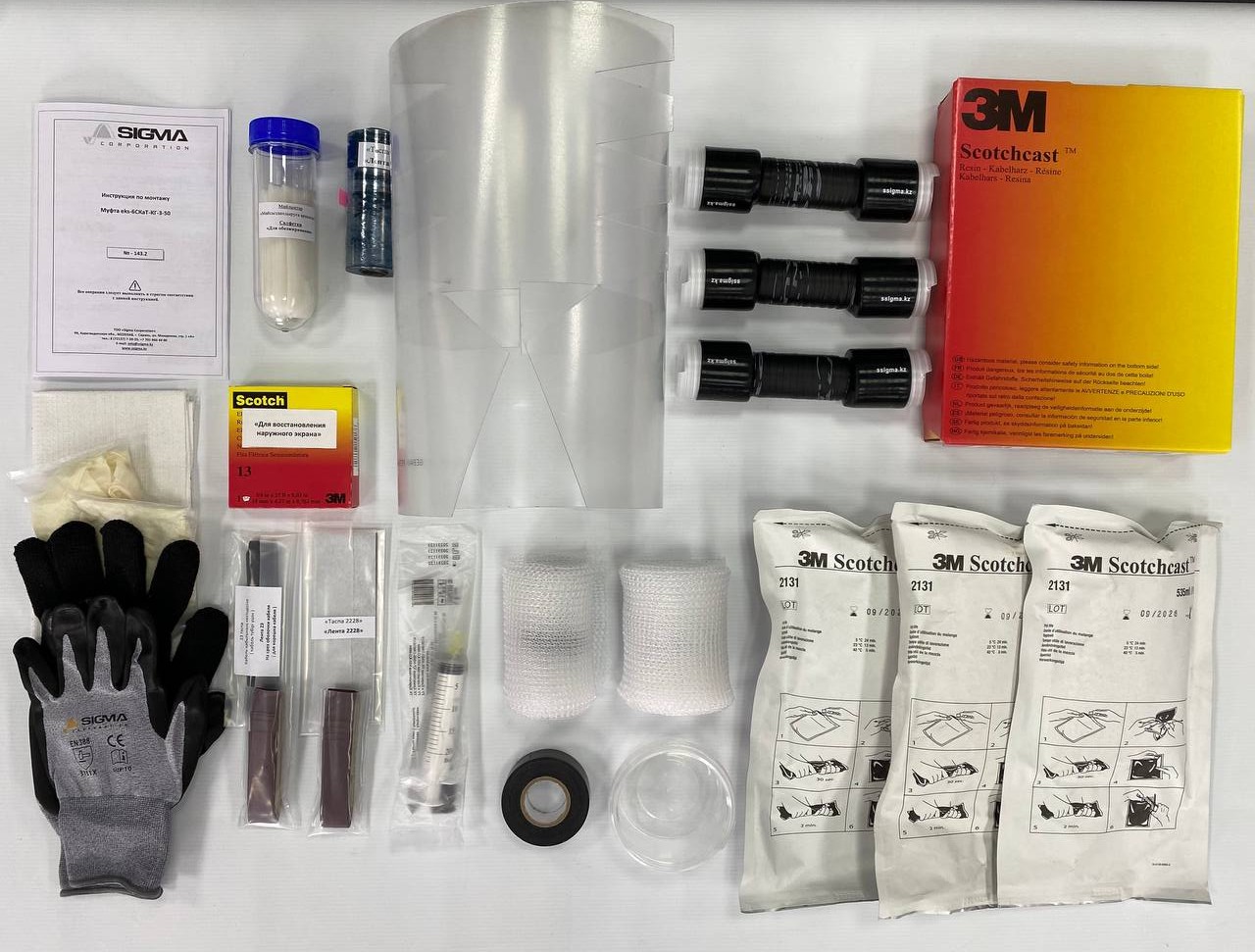

В комплект муфты входят:

1. Лужёные медные гильзы под опрессовку (в комплектах, наименование которых заканчивается на «гм»);
2. Жильные мини-муфты;
3. Эластичный корпус;
4. Полиуретановый компаунд 40G;
5. Резиновый компаунд 2131;
6. Специальные ленты и мастики;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• высокая степень надежности в части диэлектрической прочности муфты;
• механическая стойкость к истиранию и гибкость не уступают цельному отрезку кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: КГЭ, КГЭ-ХЛ, КГЭТ, КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ, КГЭТН и другие.

Таблица для формирования заказа
