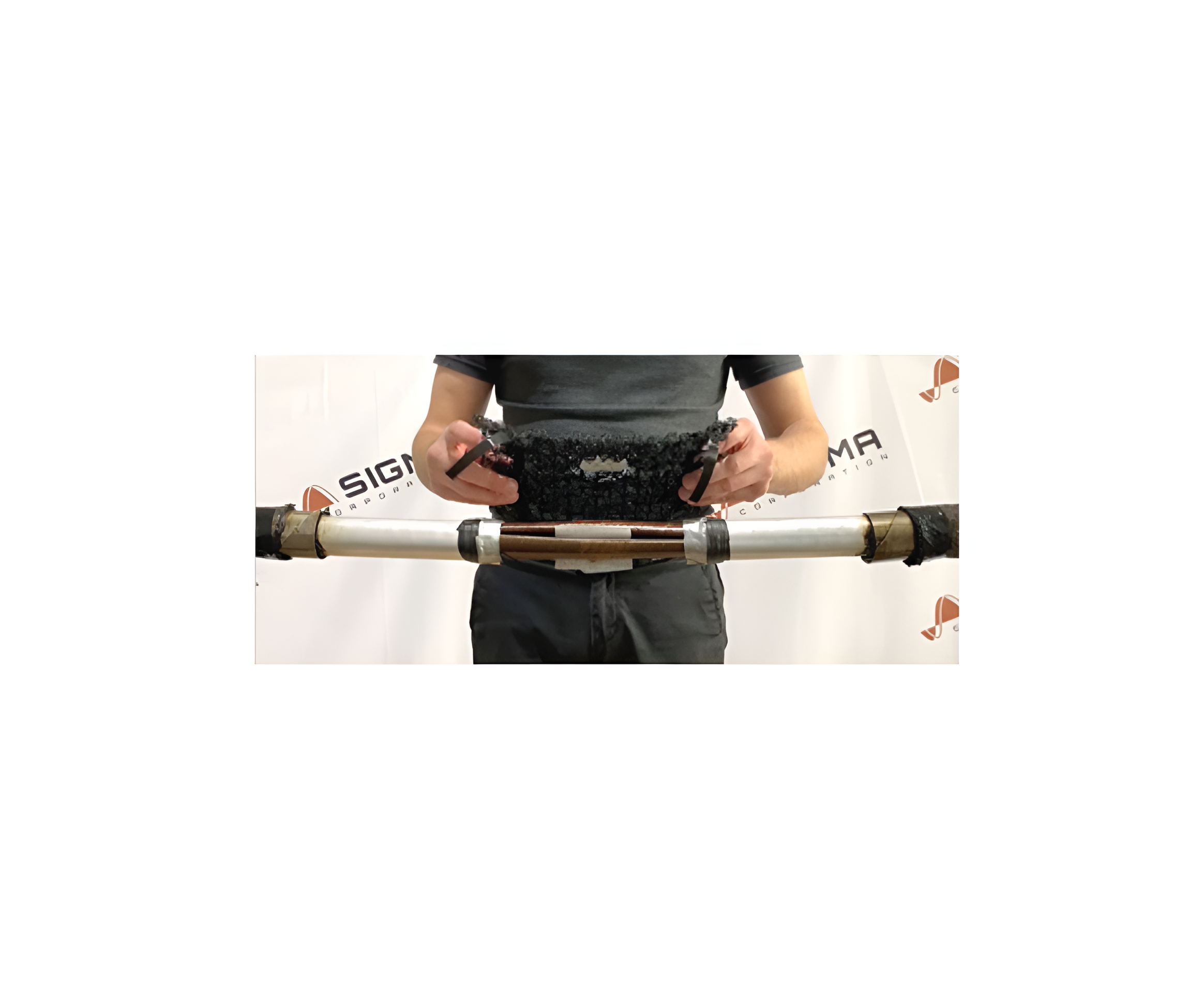

Ремонтный комплект eks-10CKP-RE-1х35/120-CЛ-М

Комплект ремонтный eks-10СКР-RE-СЛ для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ

РЕМОНТ КАБЕЛЯ БЕЗ РАЗРЫВА ЖИЛ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Комплект ремонтный eks-10СКР-RE-СЛ применяется для ремонта кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. Заливная технология, применяемая для ремонта стационарных кабелей, обеспечивает надежное восстановление структуры кабеля. До восстановления оболочки кабеля, при необходимости, жила с поврежденной изоляцией разрывается и соединяется изолированным соединителем RE-GPH соответствующего диапазона сечений кабеля. Восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH. Усиление диэлектрической прочности на срезах оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Межжильное пространство, а также пространство между жилами и оболочкой, заполняются полиуретановым компаундом 40G, который заливается в предварительно подготовленную опалубку и обжимается посредством намотки поверх опалубки ленты EZ. Применение компаунда 40G обеспечивает герметизацию соединяемых жил и блокировку маслоканифольного состава, а также необходимую прочность муфты к ударным токам короткого замыкания. Экранирование восстанавливаемого участка кабеля производится медной луженой сеткой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей 4-мя пружинными кольцами.

Внешняя герметизация места ремонта кабеля производится с помощью лент 2229 и VM. Наружная защита от механических повреждений обеспечивается структурным материалом «Armour-Wrap».

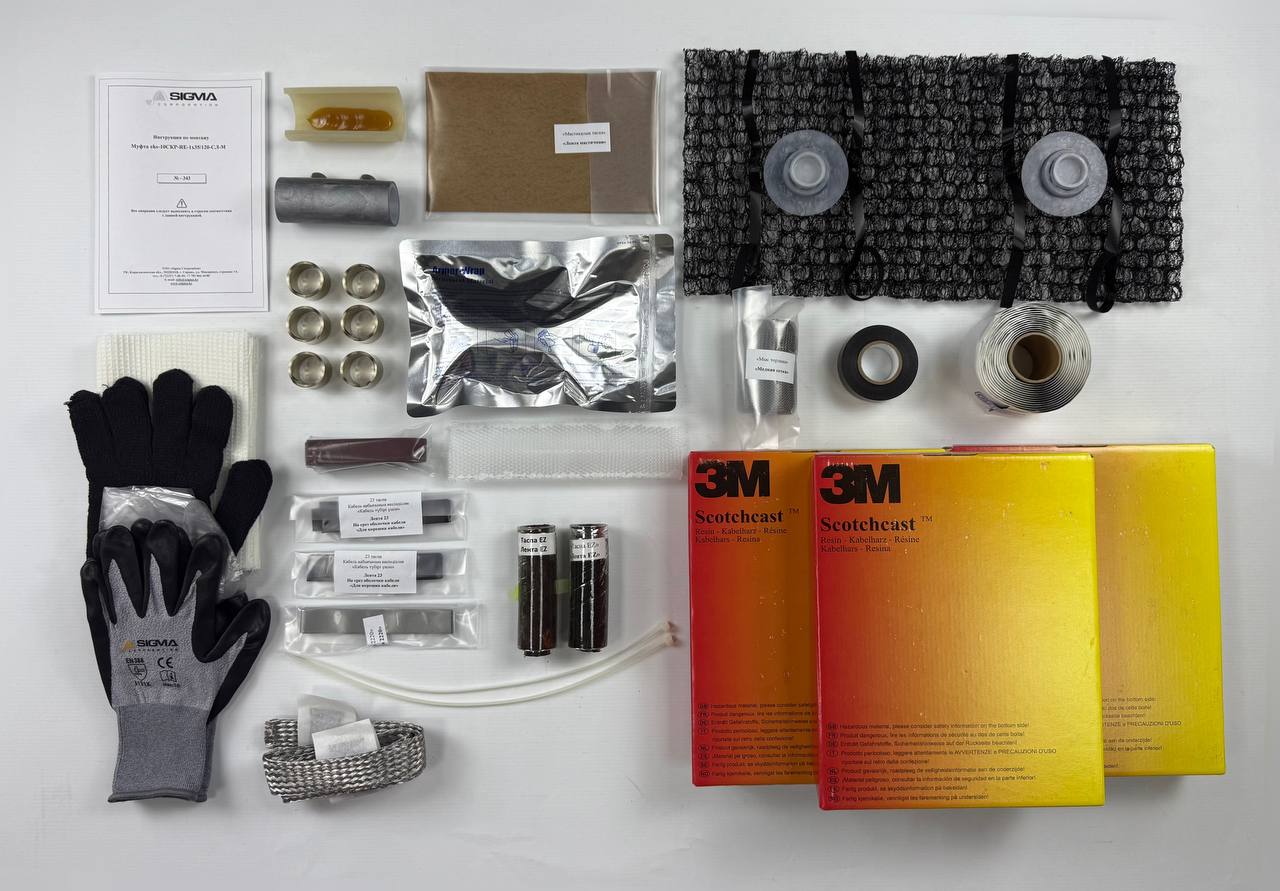

 В комплект муфты входят:

1. Универсальный изолированный соединитель со срывающейся головкой болта RE-GPH для одной жилы;
2. Специальные ленты и мастики;
3. Полиуретановый компаунд 40G;
4. Медная луженая сетка для восстановления экрана кабеля;
5. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод c блокираторами и пружинные кольца;
6. Структурный материал «Armour-Wrap»;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• ремонт кабеля без разрыва кабеля;
• не требуется обработка межжильного пространства в корешках кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа
