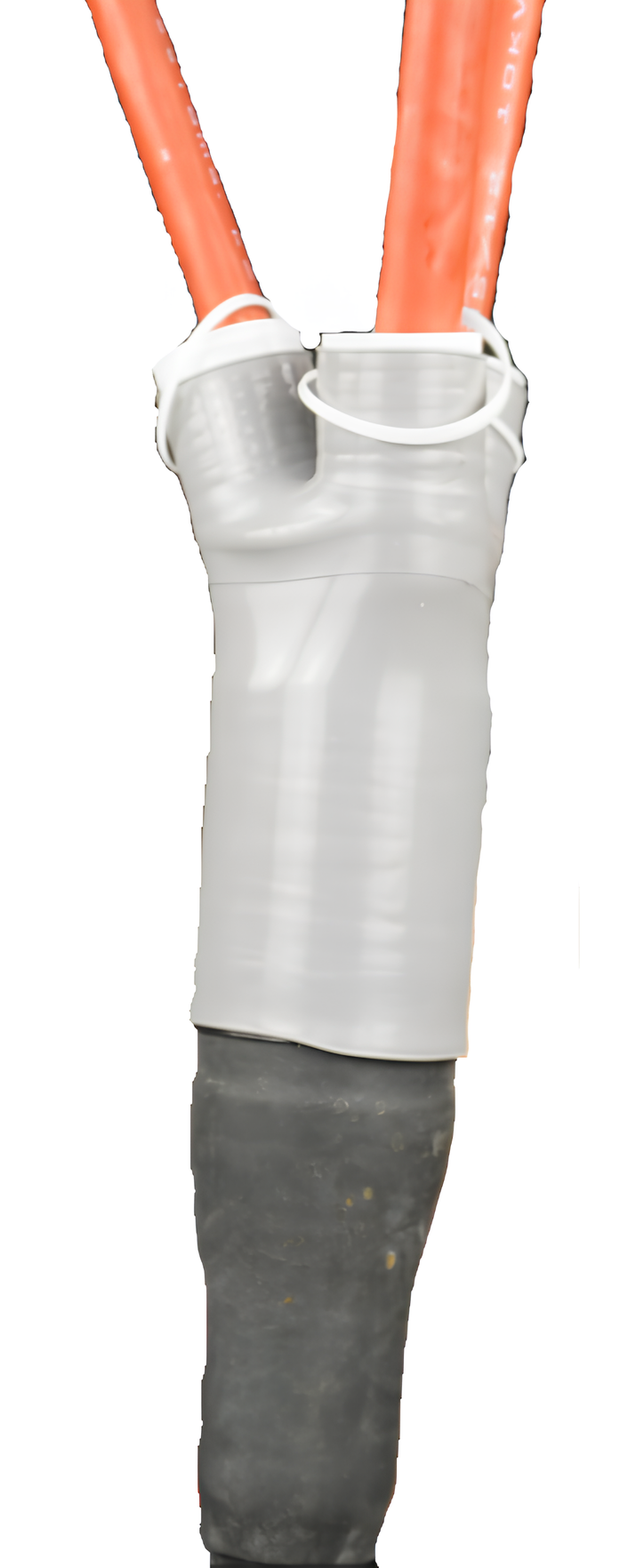

Ремонтный комплект rek-10К-Рем-3х16/25-СЛ

Ремонтные комплекты rek-10К-Рем-СЛ для полного восстановления поврежденных концевых муфт для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10 кВ

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Ремонтные комплекты серий rek-10К-Рем-СЛ применяются для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. Показанием к применению ремонтного комплекта является наличие течи масла в концевых муфтах без демонтажа последних, в случае, когда концевая муфта находится на момент осмотра в рабочем состоянии. Ремонт неисправной концевой муфты с применением rek-10К-Рем-СЛ возможен как без демонтажа ремонтируемой концевой разделки, так и с частичным демонтажом, ограниченным демонтажом термоусаживаемой перчатки и удалением ранее использованных материалов под перчаткой (токопроводящие жилы выше шейки разделки остаются нетронутыми). Второй способ является предпочтительным, т.к. в этом случае практически производится монтаж новой концевой разделки, точнее корешка концевой разделки. Для устранения течи масла достаточно отсоединить жилы от места подключения, произвести монтаж ремонтного комплекта и подключить назад токопроводящие жилы.

Содержание ремонтного комплекта муфты с наименованием rek-10К-Рем-Доп-СЛ позволяет произвести более основательный ремонт концевой разделки, если имеет место необходимость удалить участок металлической оболочки длиной до 10 см.  В комплекте ремонтной муфты rek-10К-Рем-Доп-СЛ дополнительно предусмотрены отрезки трубок холодной усадки, предназначенные для увеличения длины изоляции токопроводящих жил, а также непаяная система заземления, включающая в себя шину заземления с блокиратором и пружинные кольца.

Актуальной составляющей применения ремонтных муфт rek-10К-Рем-СЛ и rek-10К-Рем-Доп-СЛ является и безогневая технология монтажа - данное преимущество позволяет выполнять монтажные работы в стесненных условиях внутри здания в точках подключения кабелей. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Герметизация корешка кабеля осуществляется методом заливки полиуретанового компаунда 40G в полиэтиленовый корпус с предустановленной трубкой холодной усадки. Полимеризованный компаунд 40G обеспечивает высокую механическую прочность корешка кабеля и обеспечивает блокировку маслоканифольного состава.

В состав ремонтного комплекта входят:

1. Специальные ленты и мастики;
2. Полиэтиленовый корпус с предустановленной трубкой холодной усадки;
3. Перчатка холодной усадки;
4. Трубки холодной усадки; *
5. Полиуретановый компаунд 40G;
6. Комплект для заземления оболочки с использованием не паяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца; *
7. Расходные материалы (х/б перчатки, ветошь).

*Комплектующие, которые входят в состав ремонтного комплекта только версии rek-10К-Рем-Доп-СЛ.

Технологические особенности:

• высокая механическая прочность в корешке кабеля;
• полная остановка течи масла;
• безогневая технология монтажа;
• не требуется обработка межжильного пространства в корешке кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа
