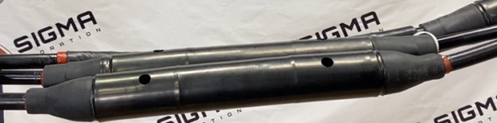

Муфта переходная eks-42CH-RE-П-3-M для соединения трёхжильных кабелей с бумажной пропитанной изоляцией с кабелями с изоляцией из сшитого полиэтилена на напряжение 35 кВ
КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ (ТХУ+КОМПАУНД+ТУТ)
Муфта переходная eks-42CH-RE-П-3-M применяется для соединения трёхжильных кабелей с бумажной пропитанной изоляцией с алюминиевой или свинцовой оболочкой с кабелями с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Для соединения жил в комплект муфты входят гальванически лужёные болтовые соединители торговой марки GPH, выполненные из высокопрочного алюминиевого сплава, и с латунными болтами. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) и срезе полупроводящего слоя на жиле кабеля с изоляцией из сшитого полиэтилена производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Выравнивание напряжённости электрического поля в месте соединения жил обеспечивается применением специального корпуса холодноусаживаемой муфты МСХ-Е, который надвигается на болтовой соединитель и заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на соединяемые жилы и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ-Е. Полупроводящий слой жил кабелей восстанавливается с помощью двухслойной термоусаживаемой трубки, которая усаживается поверх муфты МСХ-Е. Для экранирования применяется чулок из луженой медной сетки. Поводок заземления для соединения бронепокровов кабелей входит в соответствующие комплекты муфт. Межжильное пространство заполняется мастичным термоплавким заполнителем. Внешняя защита муфты обеспечивается комбинированным применением толстостенных термоусаживаемых трубок и герметизирующих лент, с последующим армированием структурным материалом «Armor-Wrap».
Муфта eks-42CH-RE-П-3-M соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
- Соединители со срывающейся головкой болта;
- Корпуса муфты МСХ с предустановленными трубками холодной усадки;
- Двухкомпонентный компаунд 40G;
- Специальные ленты и мастики;
- Медная лужёная сетка для восстановления экранов кабелей;
- Комплекты для соединения металлической оболочки кабеля с маслопропитанной изоляцией с экраном жилы кабеля с изоляцией из сшитого полиэтилена и комплект для соединения брони кабелей (только для кабелей), бронированных стальной лентой) с использованием непаяной системы заземления, в которую входят заземляющий провод и пружинные кольца;
- Изоляционные (включая двухслойную) и защитные термоусаживаемые трубки;
- Структурный материал «Armor-Wrap»;
- Защитные перчатки с полиуретановым покрытием.
Тип кабеля с маслопропитанной изоляцией: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, АСБ2лШвУ, СБ2лШв, СБлУ и другие.
Тип кабеля с изоляцией из сшитого полиэтилена: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВВнг-LS, КА9РВСБВнг-LS и другие.
Таблица для формирования заказа
Сечение жил (мм²) | Для муфт для перехода на кабели СПЭ без брони | Для муфт для перехода на бронированные кабели СПЭ | ||
с экраном из медных проволок | с ленточным экраном или экраном из стренг алюминиевого сплава ТАС | с экраном из медных проволок и с бронёй из стальных лент | с лент. экраном или экраном из стренг алюм-го сплава ТАС и с бронёй из алюм-ых или сталь. проволок | |
35-50 | eks-42CH-RE-П-3х35/50-M | eks-42CH-RE-ТАС-П-3х35/50-M | eks-42CH-RE-П-3х35/50-А-M | eks-42CH-RE-ТАС-П-3х35/50-W-M |
50-120 | eks-42CH-RE-П-3х50/120-M | eks-42CH-RE-ТАС-П-3х50/120-M | eks-42CH-RE-П-3х50/120-А-M | eks-42CH-RE-ТАС-П-3х50/120-W-M |
120-240 | eks-42CH-RE-П-3х120/240-M | eks-42CH-RE-ТАС-П-3х120/240-M | eks-42CH-RE-П-3х120/240-А-M | eks-42CH-RE-ТАС-П-3х120/240-W-M |
Примечания:
- При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура «нг-LS». Пример наименования: «eks-42СH-RE-П-3х50/120-нг-LS-M». При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
- При формировании заказа на муфты для кабелей с другим конструктивным сочетанием элементов кабеля необходимо руководствоваться следующими аббревиатурами: 1) муфта для кабелей с медным проволочным экраном; 2) ТАС – экран из стренг алюминиевого сплава ТАС; 3) А – броня из стальных лент;
4) W- броня из алюминиевых или стальных проволок;
Пример наименования при формировании заказа на муфту для кабеля с медным проволочным экраном с бронёй из стальных или алюминиевых проволок: «eks-42СH-RE-П-3x50/120-W-M».
