Артикул: 200832
Каталог: Муфты для контрольных кабелей с ПВХ изоляцией » Концевые » Для экранированных кабелей

Размер

Характеристики

Количество жил

Номинальное сечение жил, мм²

4/6

Рабочее напряжение

1 кВ

Технология монтажа

Термоусаживаемая технология

Тип изоляции

ПВХ, полиэтиленовая

Комплектация

Вилочные наконечники ТУТ Шина заземления и др.

Безогневая технология

Муфта соединительная eks-МСХ-27-61х4/6-S-PL

Цена по запросу

Есть в наличии

Доставка по России

Гарантия 12 месяцев

Безогневая технология монтажа муфты

Муфты концевые rek-1H, rek-1H-S, rek-1H-А для контрольных кабелей с ПВХ изоляцией

ТЕРМОУСАЖИВАЕМАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

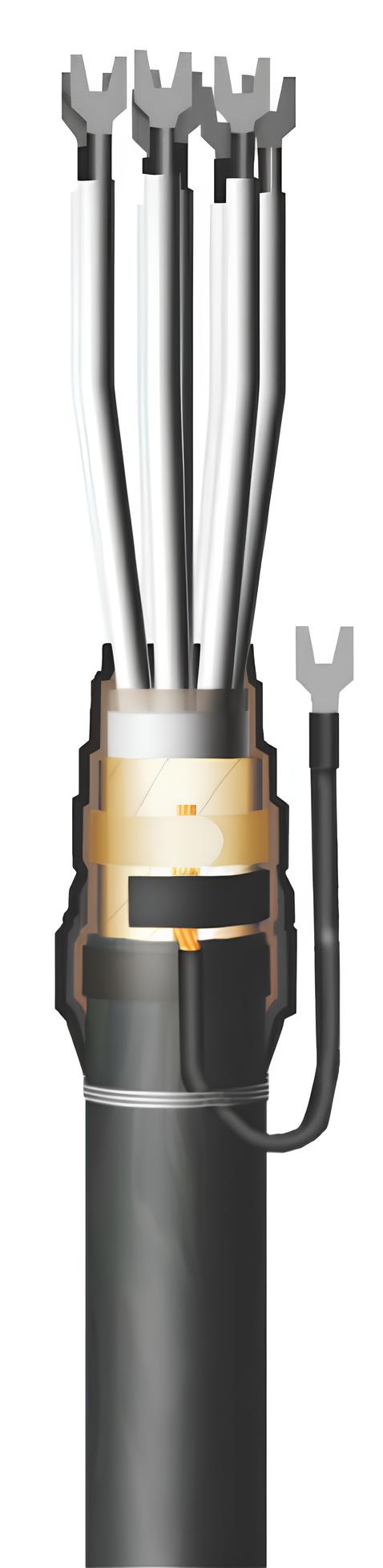

Муфты концевые термоусаживаемые для концевой разделки контрольных кабелей.

rek-1H-FU- для кабелей с пластмассовой изоляцией;
rek-1H-S-FU- для экранированных кабелей;
rek-1H-А-FU- для кабелей бронированных стальными лентами.

Оконцевание жил производится изолированными наконечниками под опрессовку. Корешок герметизируют мастичной лентой. Для механической защиты корешка кабеля используют термоусаживаемую трубку с клеевым подслоем, обеспечивающим дополнительную герметизацию.

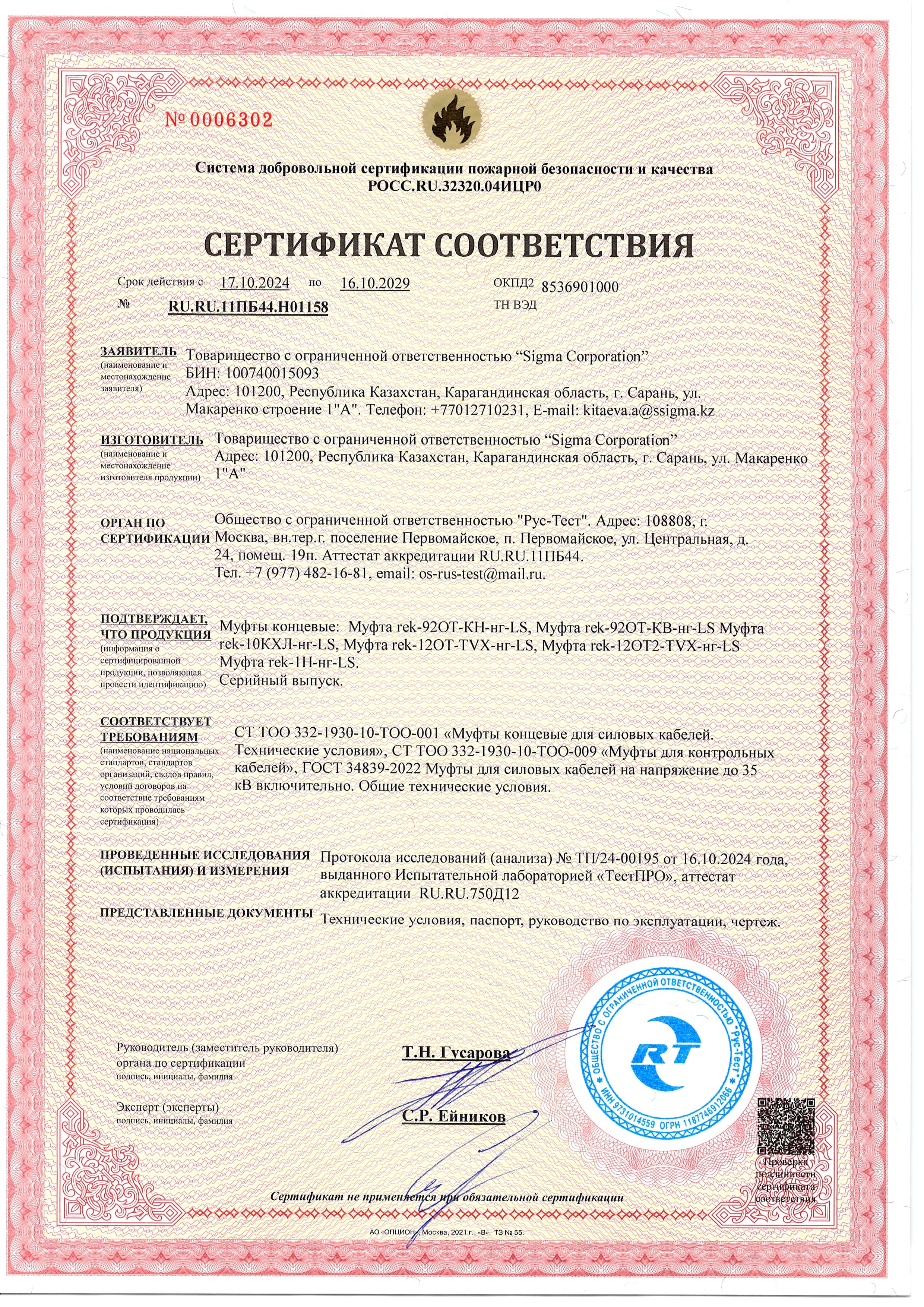

Муфты rek-1H, rek-1H-S и rek-1H-А соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

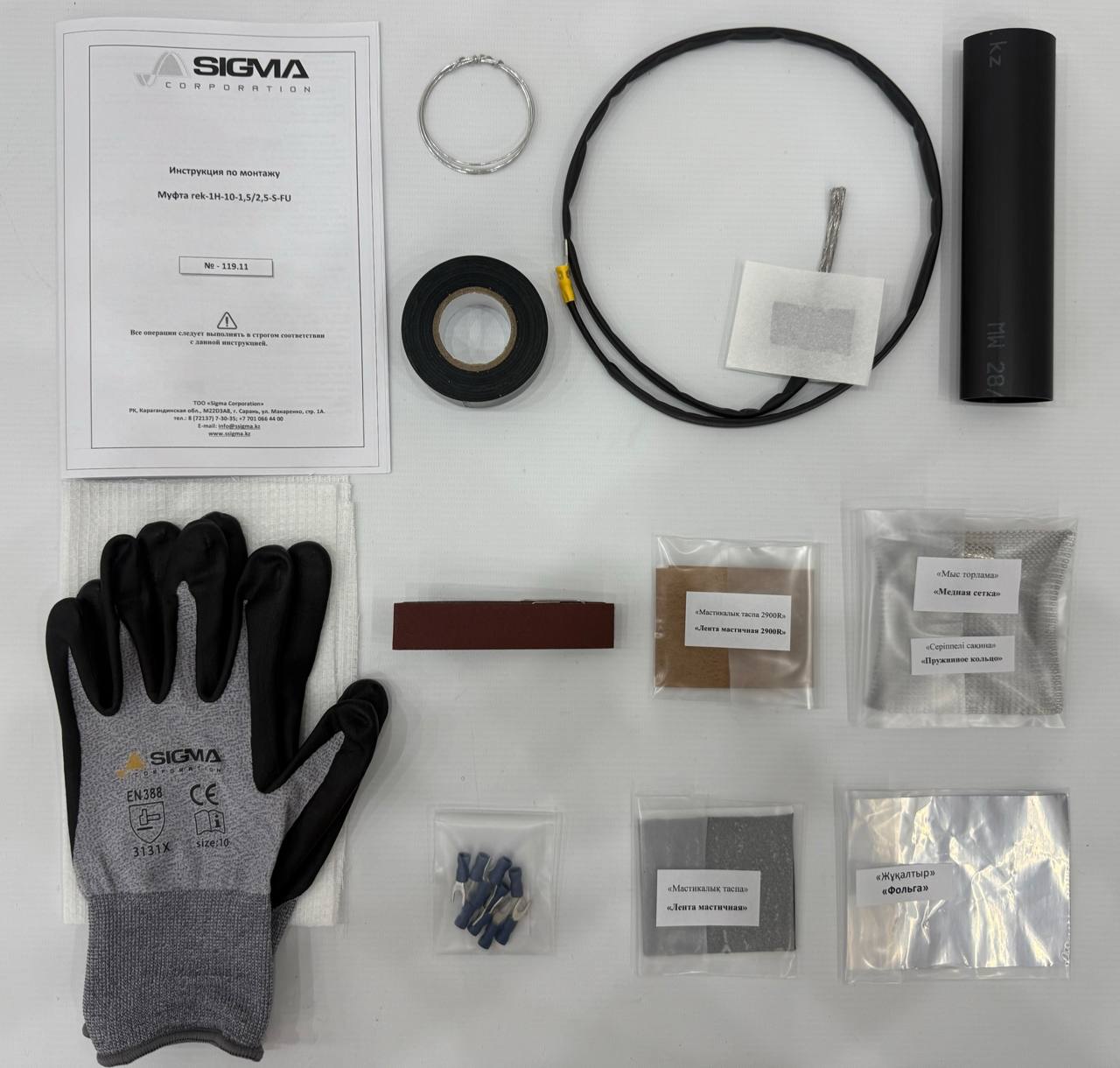

В комплект муфты входят:

Вилочные наконечники;
Специальные ленты;
Термоусаживаемая трубка с клеевым слоем;
Комплект для заземления металлических частей кабеля (для комплектов rek-1H-S-FU и rek-1H-А-FU);
Защитные перчатки с полиуретановым покрытием.

Тип кабеля: КВВГ, АКВВБ, КВВБГ, АКВВБбГ, КВБбШв, КПВБГ, АКПБбШв и другие.

Таблица для формирования заказа на муфту rek-1H-FU

Сечение жил (мм2)	Количество жил в кабеле	Обозначение для заказа
0,75-1,5 1,5-2,5 4-6	4	rek-1H-4-(сечение жил)-FU
	5	rek-1H-5-(сечение жил)-FU
	7	rek-1H-7-(сечение жил)-FU
	10	rek-1H-10-(сечение жил)-FU
	14	rek-1H-14-(сечение жил)-FU
	19	rek-1H-19-(сечение жил)-FU
	27	rek-1H-27-(сечение жил)-FU
	37	rek-1H-37-(сечение жил)-FU
	52	rek-1H-52-(сечение жил)-FU
	61	rek-1H-61-(сечение жил)-FU

Таблица для формирования заказа на муфту rek-1H-S-FU

Сечение жил (мм2)	Количество жил в кабеле	Обозначение для заказа
0,75-1,5 1,5-2,5 4-6	4	rek-1H-4-(сечение жил)-S-FU
	5	rek-1H-5-(сечение жил)-S-FU
	7	rek-1H-7-(сечение жил)-S-FU
	10	rek-1H-10-(сечение жил)-S-FU
	14	rek-1H-14-(сечение жил)-S-FU
	19	rek-1H-19-(сечение жил)-S-FU
	27	rek-1H-27-(сечение жил)-S-FU
	37	rek-1H-37-(сечение жил)-S-FU
	52	rek-1H-52-(сечение жил)-S-FU
	61	rek-1H-61-(сечение жил)-S-FU

Таблица для формирования заказа на муфту rek-1H-А-FU

Сечение жил (мм2)	Количество жил в кабеле	Обозначение для заказа
0,75-1,5 1,5-2,5 4-6	4	rek-1H-4-(сечение жил)-A-FU
	5	rek-1H-5-(сечение жил)-A-FU
	7	rek-1H-7-(сечение жил)-A-FU
	10	rek-1H-10-(сечение жил)-A-FU
	14	rek-1H-14-(сечение жил)-A-FU
	19	rek-1H-19-(сечение жил)-A-FU
	27	rek-1H-27-(сечение жил)-A-FU
	37	rek-1H-37-(сечение жил)-А-FU
	52	rek-1H-52-(сечение жил)-A-FU
	61	rek-1H-61-(сечение жил)-А-FU
